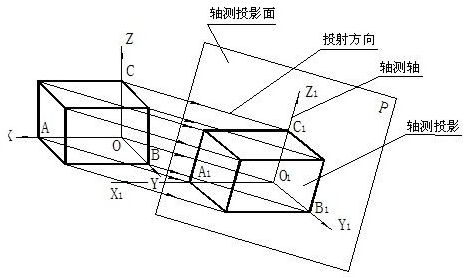

★4.1.1 轴测图的形成 将空间物体连同确定其位置的直角坐标系，沿不平行于任一坐标平面的方向，用平行投影法投射在某一选定的单一投影面上所得到的具有立体感的图形，称为轴测投影图，简称轴测图，如图4－2所示。

在轴测投影中，我们把选定的投影面P称为轴测投影面；把空间直角坐标轴OX、OY、OZ在轴测投影面上的投影O1X1、O1Y1、O1Z1称为轴测轴；把两轴测轴之间的夹角∠X1O1Y1、∠Y1O1Z1、∠X1O1Z1称为轴间角；轴测轴上的单位长度与空间直角坐标轴上对应单位长度的比值，称为轴向伸缩系数。OX、OY、OZ的轴向伸缩系数分别用p1、q1、r1表示。例如，在图4－2中，p1= O1A1／OA，q1 =O1B1／OB，r1 =O1C1／OC。 强调：轴间角与轴向伸缩系数是绘制轴测图的两个主要参数。

★4.1.2.1 按照投影方向与轴测投影面的夹角的不同，轴测图可以分为：
1．正轴测图——轴测投影方向（投影线）与轴测投影面垂直时投影所得到的轴测图。
2．斜轴测图——轴测投影方向（投影线）与轴测投影面倾斜时投影所得到的轴测图。
