★5.3 组合体的尺寸标注
★5.3.1尺寸基准：
    标注尺寸的起始位置称为尺寸基准。
    组合体有长、宽、高三个方向的尺寸，每个方向至少应有一个尺寸基准。
    组合体的尺寸标注中，常选取对称面、底面、端面、轴线或圆的中心线等几何元素作为尺寸基准。
    在选择基准时，每个方向除一个主要基准外，根据情况还可以有几个辅助基准。
    基准选定后，各方向的主要尺寸（尤其是定位尺寸）就应从相应的尺寸基准进行标注。

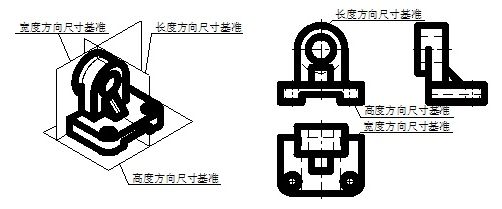

例：如图，支架是用竖板的右端面作为长度方向尺寸基准；用前、后对称平面作为宽度方向尺寸基准；用底板的底面作为高度方向的尺寸基准。

★5.3.2 标注尺寸要完整
1、尺寸种类:
（1）定形尺寸 确定各基本体形状大小的尺寸。
如图

（2）定位尺寸 确定各基本体之间相对位置的尺寸。
（3）总体尺寸 确定组合体外形总长、总宽、总高的尺寸。
2、 标注尺寸的方法和步骤
标注组合体的尺寸时，应先对组合体进行形体分析，选择基准，标注注出定形尺寸、定位尺寸和总体尺寸，最后检查、核对。如：

（1）进行形体分析。该支座由底板、支撑板、肋板四个部分组成，它们之间的组合形式为叠加。
（2）选择尺寸基准。

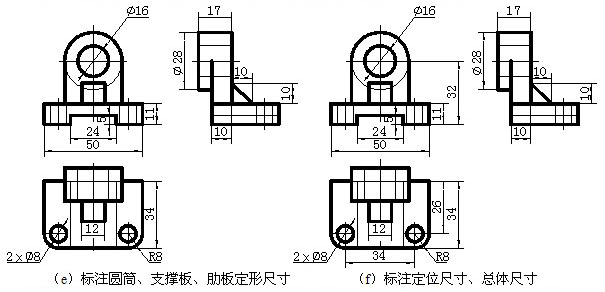

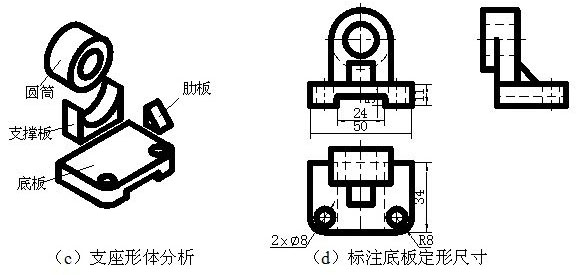

（3）根据形体分析，逐个注出底板、圆筒、支撑板、肋板的定形尺寸。如图（d）、（e）所示。
（4）根据选定的尺寸基准，注出确定各部分相对位置的定位尺寸。

★5.3.3 标注尺寸要清晰
标注尺寸不仅要求正确、完整，还要求清晰，以方便读图。
1、尺寸应尽量标注在反映形体特征最明显的视图上。
举例：如图5－10（d）中底板下部开槽宽度24和高度5，标注在反映实形的主视图上较好。 2、同一基本形体的定形尺寸和确定其位置的定位尺寸，应尽可能集中标注在一个视图上。 3、直径尺寸应尽量标注在投影为非圆的视图上，而圆弧的半径应标注在投影为圆的视图上。
4、尽量避免在虚线上标注尺寸。
5、同一视图上的平行并列尺寸，应按“小尺寸在内，大尺寸在外”的原则来排列，且尺寸线与轮廓线、尺寸线与尺寸线之间的间距要适当。
6、尺寸应尽量配置在视图的外面，以避免尺寸线与轮廓线交错重叠，保持图形清晰。

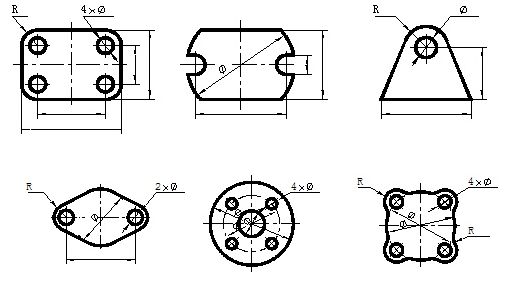

★5.3.4常见结构的尺寸注法
