★5.2组合体的画法
★1 、形体分析 :
    支座由大圆筒、小圆筒、底板、和肋板组成，大圆筒与底板接合，底板的底面与大圆筒底面共面，底板的侧面与大圆筒的外圆柱面相切；肋板叠加在底板的上表面上，右侧与大圆筒相交，其表面交线为A、B、C、D，其中D为肋板斜面与圆柱面相交而产生的椭圆弧；大圆筒与小圆筒的轴线正交，两圆筒相贯连成一体，两者的内外圆柱面相交处都有相贯线 。 按各个部分的相对位置，逐个画出它们的投影以及它们之间的表面连接关系，综合起来即得到整个组合体的视图。

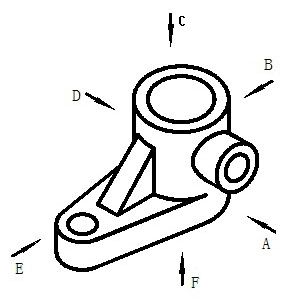

★2、选择主视图 ：     表达组合体形状的一组视图中，主视图是最主要的视图。主视图的选择一般根据形体特征原则来考虑，以最能反映组合体形体特征的那个视图作为主视图，同时兼顾其他两个视图表达的清晰性。

★3、确定比例和图幅 ：

    根据物体的复杂程度和尺寸大小，按照标准的规定选择适当的比例与图幅。选择的图幅要留有足够的空间以便于标注尺寸和画标题栏。

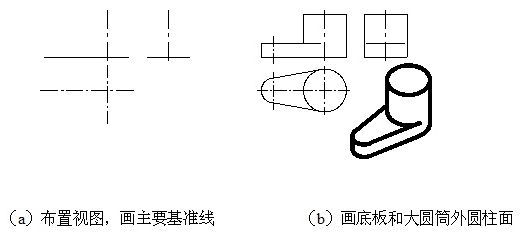

★4、布置视图位置
   布置视图时，应根据已确定的各视图每个方向的最大尺寸，并考虑到尺寸标注和标题栏等所需的空间，匀称地将各视图布置在图幅上。

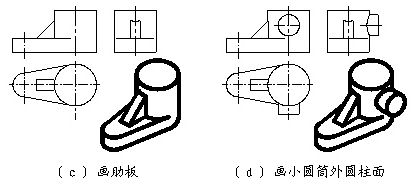

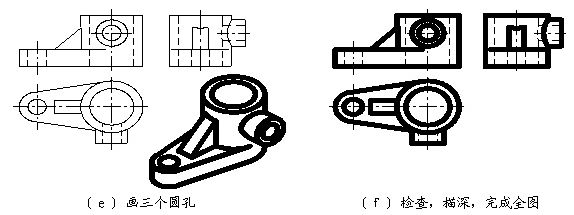

★5、绘制底稿

绘图时应注意以下几点：
★（1）为保证三视图之间相互对正，提高画图速度，减少差错，应尽可能把同一形体的三面投影联系起来作图，并依次完成各组成部分的三面投影。不要孤立地先完成一个视图，再画另一个视图。
★（2）先画主要形体，后画次要形体；先画各形体的主要部分，后画次要部分；先画可见部分，后画不可见部分。
★（3）应考虑到组合体是各个部分组合起来的一个整体，作图时要正确处理各形体之间的表面连接关系。
