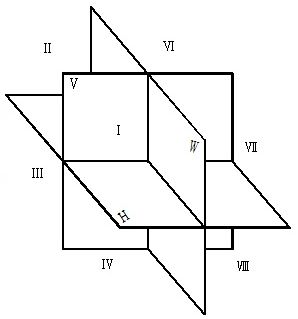

★6.8 第三角画法简介 ★6.8.1 第三角投影法的概念     如图所示，由三个互相垂直相交的投 影面组成的投影体系，把空间分成了八各部 分，每一部分为一个分角，依次为Ⅰ、Ⅱ、 Ⅲ、Ⅳ……Ⅶ、Ⅷ分角。将机件放在第一分 进行投影，称为第一角画法。而将机件放在 第三分角进行投影，称为第三角画法。

★6.8.2 第三角画法与第一角画法的区别
    在于人（观察者）、物（机件）、图（投影面）的位置关系不同。

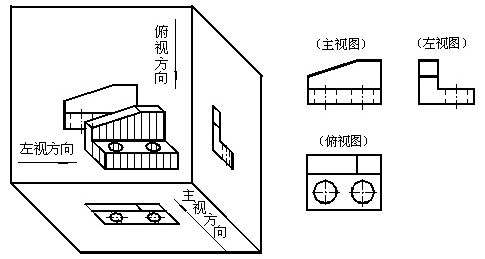

采用第一角画法时，是把投影面放在观察者与物体之间，从投影方 向看是“人、图、物”的关系，如图所示。

★6.8.3 第三角画法与第一角画法的区别

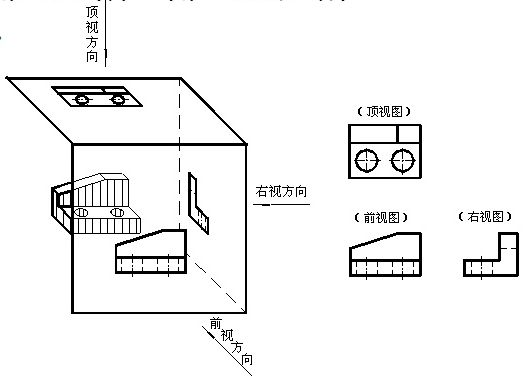

    采用第三角画法时， 是把物体放在观察者与 投影面之间，从投方向 看是“人、物、图”的关 系，如图所示。投影时 就好象隔着“玻璃”看物 体，将物体的轮廓形状 印在“玻璃”（投影面） 上。

★6.8.3 第三角投影图的形成
    采用第三角画法时，从前面观察物体在V面上得到的视图称为前视 图从上面观察物体在H面上得到的视图称为顶视图；从右面观察物体在W 面上得到的视图称为右视图。各投影面的展开方法是：V面不动，H面向 上旋转90°，W面向右旋转90°，使三投影面处于同一平面内。
    采用第三角画法时也可以将物体放在正六面体中，分别从物体的六 个方向向各投影面进行投影，得到六个基本视图，即在三视图的基础上 增加了后视图（从后往前看）、左视图（从左往右看）、底视图（从下 往上看）。

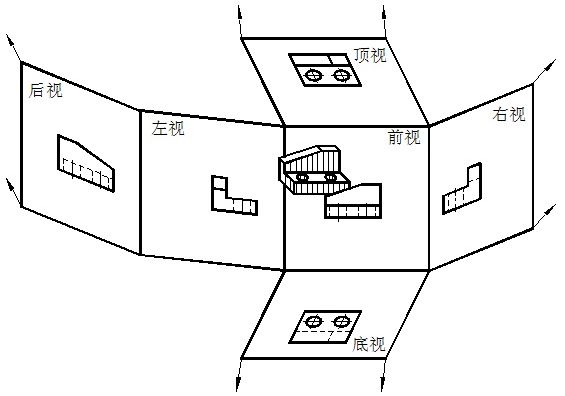

第三角画法投影面展开

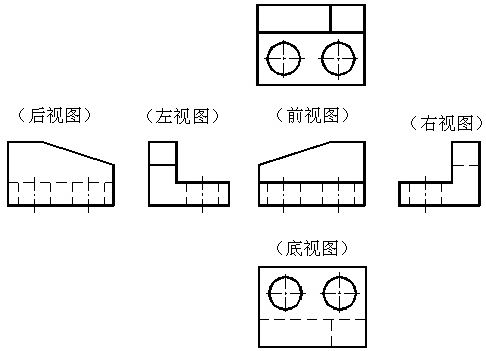

第三角画法视图的配置

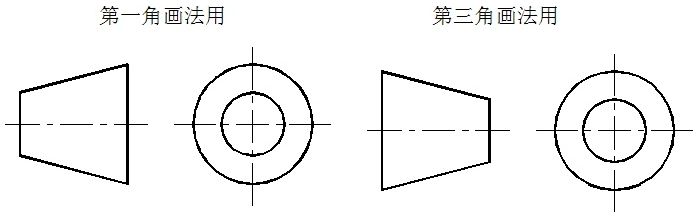

★6.8.4 第一角和第三角画法的识别符号
    在国际标准中规定，可以采用第一角画法，也可以采用第三角画法。 为了区别这两种画法，规定在标题栏中专设的格内用规定的识别符号表示。
