★6.4 断面图

★6.4.1 断面图的基本概念

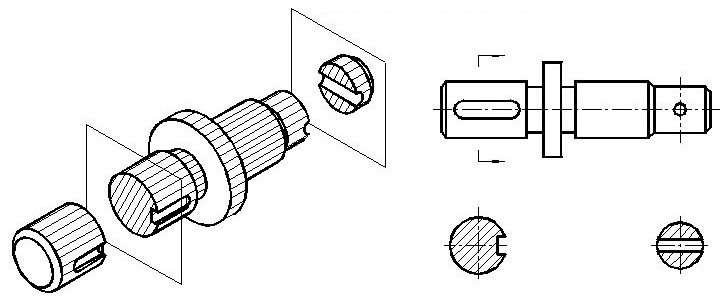

假想用剖切平面将机件在某处切断，只画出切断面形状的投影并画 上规定的剖面符号的图形，称为断面图，简称为断面。

断面图与剖视图的区别: 断面图仅画出机件断面的图形，而剖视图则要 画出剖切平面以后的所有部分的投影。

★6.4.2 断面图的分类
    断面图分为移出断面图和重合断面图两种。

★6.4.2 断面图的分类
★6.4.2.1 移出断面图
★6.4.2.1.1 概念
    画在视图轮廓之外的断面图称为移出断面图。
    如上图所示断面即为移出断面。

★6.4.2.1.2 断面图画法要点
（1）移出断面的轮廓线用粗实线画出，断面上画出剖面符号。移出断 面应尽量配置在剖切平面的延长线上，必要时也可以画在图纸的适当 位置。

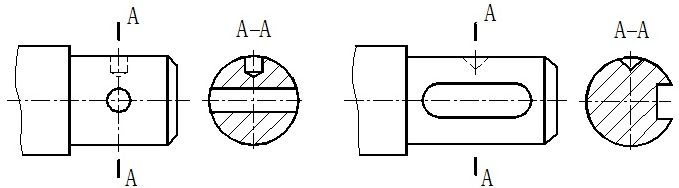

（2）当剖切平面通过由回转面形成的圆孔、圆锥坑等结构的轴线时， 这些结构应按剖视画出。

（3）当剖切平面通过非回转面，会导致出现完全分离的断面时，这样 的结构也应按剖视画出，如图所示。

★6.4.2.2 移出断面图

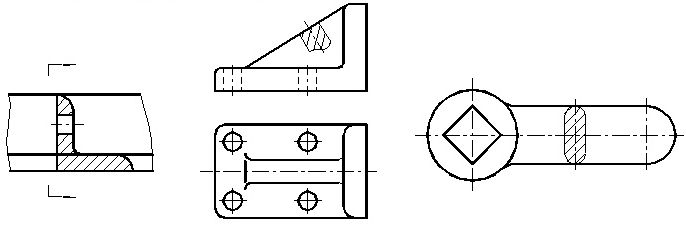

画在视图轮廓之内的断面图称为重合断面图。
    为了使图形清晰，避免与视图中的线条混淆，重合断面的轮廓线用 细实线画出。当重合断面的轮廓线与视图的轮廓线重合时，仍按视图的 轮廓线画出，不应中断，如图6—24（a）所示。

★6.4.3 剖切位置与标注
（1）当移出断面不画在剖切位置的延长线上时，如果该移出断面为不对称 图形，必须标注剖切符号与带字母的箭头，以表示剖切位置与投影方向， 并在断面图上方标出相应的名称“×—×”；如果该移出断面为对称图形， 因为投影方向不影响断面形状，所以可以省略箭头。
（2）当移出断面按照投影关系配置时，不管该移出断面为对称图形或不对 称图形，因为投影方向明显，所以可以省略箭头。
（3）当移出断面画在剖切位置的延长线上时，如果该移出断面为对称图 形，只需用细点划线标明剖切位置，可以不标注剖切符号、箭头和字母； 如果该移出断面为不对称图形，则必须标注剖切位置和箭头，但可以省略 字母。
（4）当重合断面为不对称图形时，需标注其剖切位置和投影方向，当重 合断面为对称图形时，一般不必标注。
