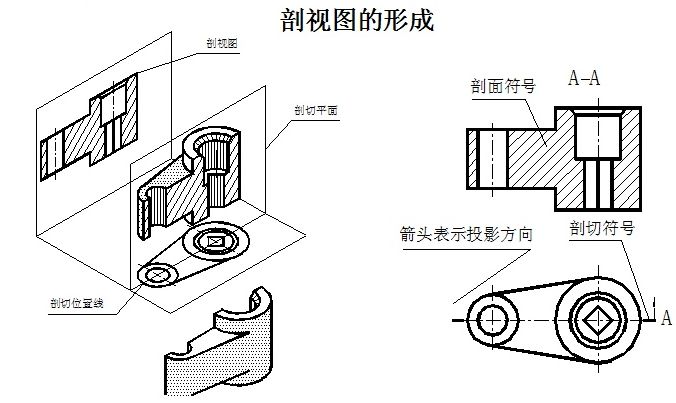

★6.2.1 剖视图的形成 ★6.2.1.1 概念     假想用一剖切平面剖开机件，然后将处在观察者 和剖切平面之间的部分移去，而将其余部分向投影面投 影所得的图形，称为剖视 图（简称剖视）。 ★6.2.1.2 举例 例如，如图所示的机件，在主视图中，用虚线表达 其内部结构，不够清晰。可采用剖视图表达。

★6.2.2 剖视图的画法
    画剖视图时，首先要选择适当的剖切位置，使剖切平面尽量 通过较多的内部结构（孔、槽等）的轴线或对称平面，并平行于 选定的投影面。例如在图6—5中，以机件的前后对称平面为剖切 平面。
    其次，内外轮廓要画齐。机件剖开后，处在剖切平面之后的所 有可见轮廓线都应画齐，不得遗漏。
    最后要画上剖面符号。在剖视图中，凡是被剖切的部分应画上 剖面符号。表6—1列出了常见的材料由国家标准《机械制图》规 定的剖面符号。

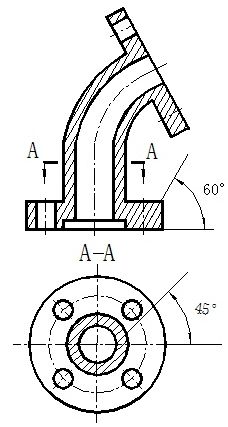

★6.2.2 剖视图的画法      金属材料的剖面符号，应画成与水平方向成 45°的互相平行、间隔均匀的细实线。同一机件各 个视图的剖面符号应相同。但是如果图形的主要轮 廓线与水平方向成45°或接近45°时，该图剖面线 应画成与水平方向成30°或60°角，其倾斜方向仍 应与其它视图的剖面线一致。

★6.2.3 剖视图的标注
    剖视图的一般应该包括三步分：剖切平面的位置、投影方向和 剖视图的名称。 标注方法：
    在剖视图中用剖切符号（即粗短线）标明剖切平面的位置，并 写上字母；
    用箭头指明投影方向；
    在剖视图上方用相同的字母标出剖视图的名称“×—×”。

★6.2.4 画剖视图应注意的问题
1、 剖视只是一种表达机件内部结构的方法，并不是真正剖开和拿走 一部分。因此，除剖视图以外，其它视图要按原来形状画出。
2、 剖视图中一般不画虚线，但如果画少量虚线可以减少视图数量， 而又不影响剖视图的清晰时，也可以画出这种虚线。
3、 机件剖开后，凡是看得见的轮廓线都应画出，不能遗漏。要仔细 分析剖切平面后面的结构形状，分析有关视图的投影特点，以免画错。

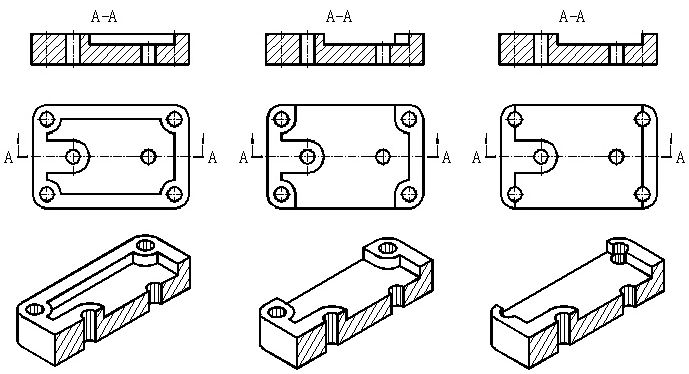

对比下列各图，注意区别它们不同之点在什么地方。
