★6.5 其他表达方法
★6.5.1 局部放大视图
★6.5.1.1 概念
    机件上某些细小结构在视图中表达的还不够清楚，或不便于标注尺 寸时，可将这些部分用大于原图形所采用的比例画出，这种图称为局部 放大图。
★6.5.1.2 标注
    局部放大图必须标注，标注方法是：在视图上画一细实线圆，标明 放大部位，在放大图的上方注明所用的比例，即图形大小与实物大小之 比（与原图上的比例无关），如果放大图不止一个时，还要用罗马数字 编号以示区别。

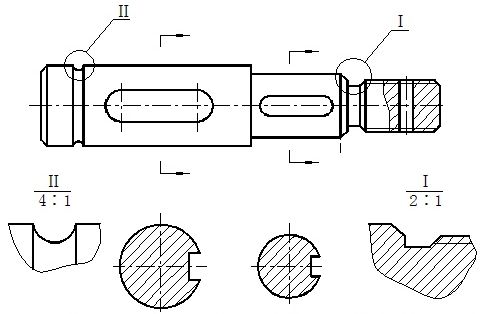

局部放大图举例

注意：局部放大图可画成视图、剖视图、断面图，它与被放大部位 的表达方法无关。局部放大图应尽量配置在被放大部位的附近。

★6.5.2 有关肋板、轮辐等结构的画法
　

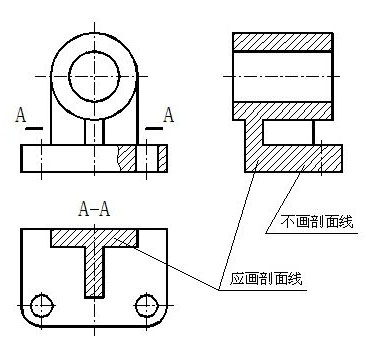

1、机件上的肋板、轮辐及薄壁等 结构，如纵向剖切都不要画剖面符 号， 而且用粗实线将它们与其相邻结构 分开。

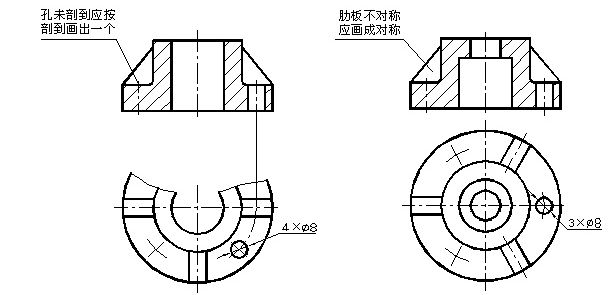

2、回转体上均匀分布的肋板、轮辐、孔等结构不处于剖切平面上时，可 将这些结构假想旋转到剖切平面上画出。

★6.5.3 相同结构的简化画法

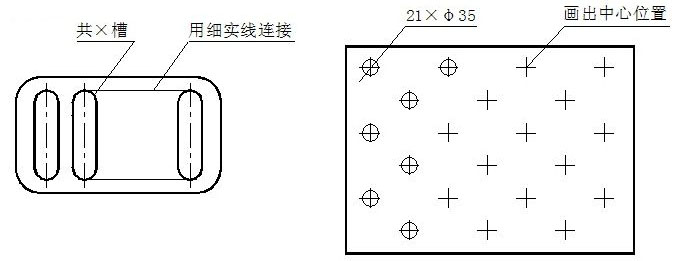

    当机件上具有若干相同结构（齿、槽、孔等），并按一定规律分布 时，只需画出几个完整结构，其余用细实线相连或标明中心位置，并注 明总数。

★6.5.4 较长机件的折断画法

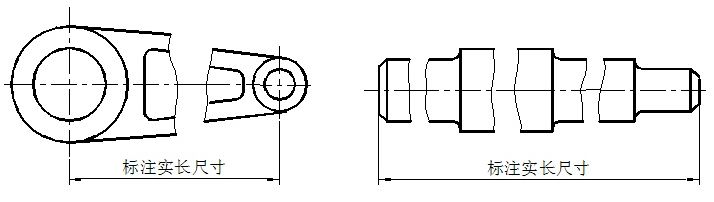

    较长的机件（轴、杆、型材等），沿长度方向的形状一致或按一定 规律变化时，可断开缩短绘制，但必须按原来实长标注尺寸。

★6.5.4 较长机件的折断画法

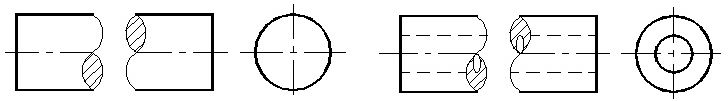

    机件断裂边缘常用波浪线画出，圆柱断裂边缘常用花瓣形画出。

★6.5.5 较小结构的简化画法

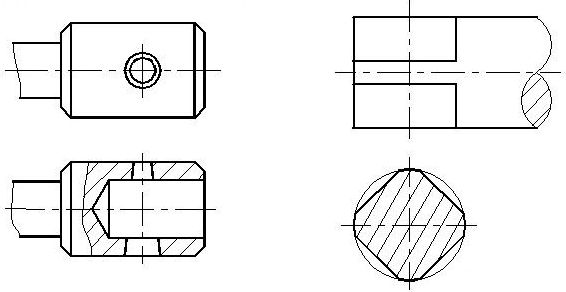

    机件上较小的结构，如在一个图形中已表示清楚时，在其它图形 中可以简化或省略。在不致引起误解时，图形中的相贯线允许简化， 例如用圆弧或直线代替非圆曲线。

★6.5.6 某些结构的示意画法

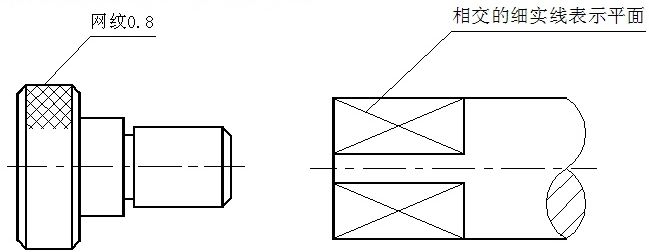

    网状物、编织物或机件上的滚花部分，可在轮廓线附近用细实线示 意画出，并标明其具体要求。
    当图形不能充分表达平面时，可以用平面符号（相交细实线）表示， 如已表达清楚，则可不画平面符号。

★6.5.7 对称机件的简化画法

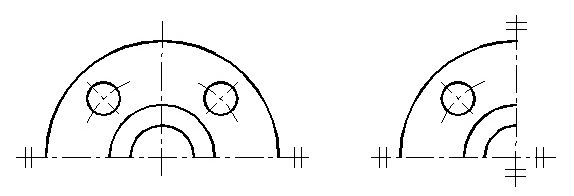

    在不致引起误解时，对于对称机件的视图可以只画一半或四分之一， 并在对称中心线的两端画出两条与其垂直的平行细实线。

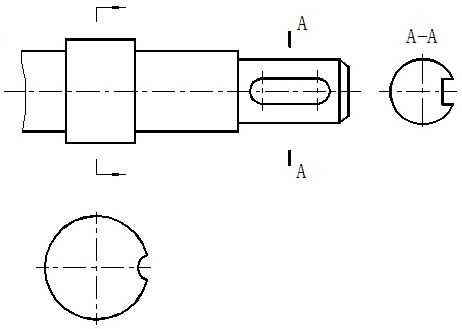

★6.5.8允许省略剖面符号的移出断面     在不致引起误解时， 零件图中的移出断面，允 许省略剖面符号，但剖 切位置和断面图的标注， 必须按规定的方法标出。
