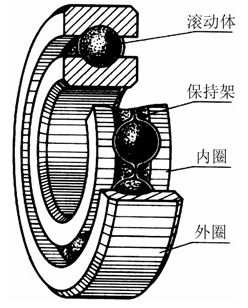

★7.4 滚动轴承 ★7.4.1 滚动轴承的结构和类型     滚动轴承的结构一般由四部分组成： 外圈——装在机体或轴承座内，一般固定不动。 内圈——装在轴上，与轴紧密配合且随轴转动。 滚动体——装在内外圈之间的滚道中，有滚珠、滚柱、滚锥等类型。 保持架——用来均匀分隔滚动体，防止滚动体之间相互摩擦与碰撞。

滚动轴承按承受载荷的方向可分为以下三种类型：
向心轴承——主要承受径向载荷，常用的向心轴承如深 l沟球轴承。
推力轴承——只承受轴向载荷，常用的推力轴承如推力 l球轴承。
向心推力轴承——同时承受轴向和径向载荷，常用的如锥滚子轴承。

★7.4.2 滚动轴承的代号
    滚动轴承的代号一般打印在轴承的端面上，由基本代号、前置代号 l和后置代号三部分组成，排列顺序如下：前置代号 基本代号 后置代号
★7.4.2 .1 基本代号
★7.4.2 .1 .1 类型代号
    轴承类型代号用阿拉伯数字或大写拉丁字母表示。
深沟球轴承： 6；
推力球轴承 ：5；
圆锥滚子轴承 ：3；
角接触球轴承 ：7。
★7.4.2 .1.2 尺寸系列代号
    由滚动轴承的宽（高）度系列代号和直径系列代号组合而成，用两位数字表示。详细情况请查阅有关标准。

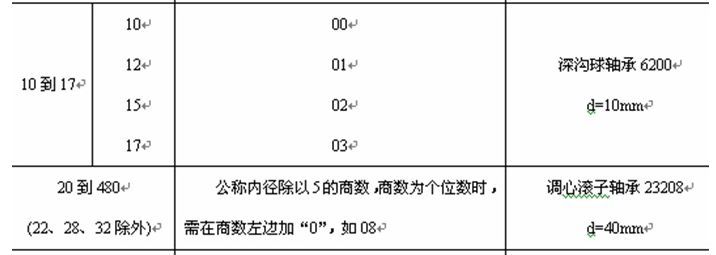

★7.4.2 .1.3 内径代号

轴承代号标记示例：
    6208 第一位数6表示类型代号，为深沟球轴承。第二位数2表示尺寸系列代号，宽度系列代号0省略，直径系列代号为2。后两位数08表示内径代号，d=8×5=40mm。
    N2110 第一个字母N表示类型代号，为圆柱滚子轴承。第二、三两位数21表示尺寸系列代号，宽度系列代号为2，直径系列代号为1。后两位数10表示内径代号，内径d=10×5=50mm。

★7.4.2 .2 滚动轴承的画法

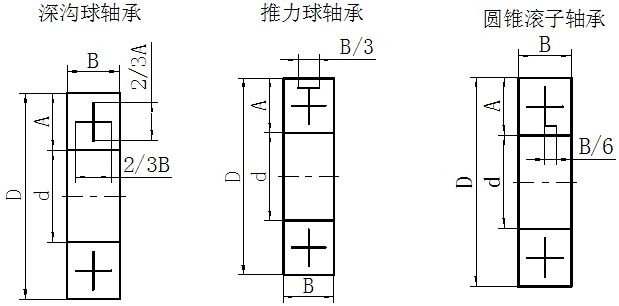

★7.4.2 .2 .1 简化画法

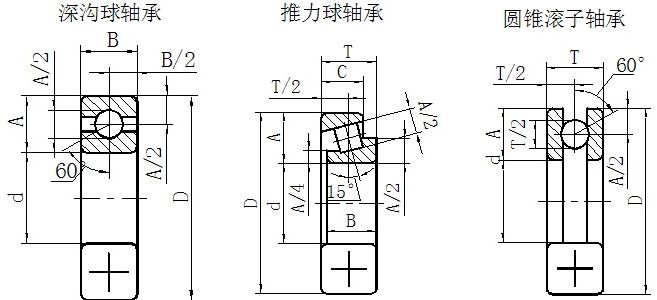

★7.4.2 .2 .2 规定画法
