★ 8.1 零件图的内容

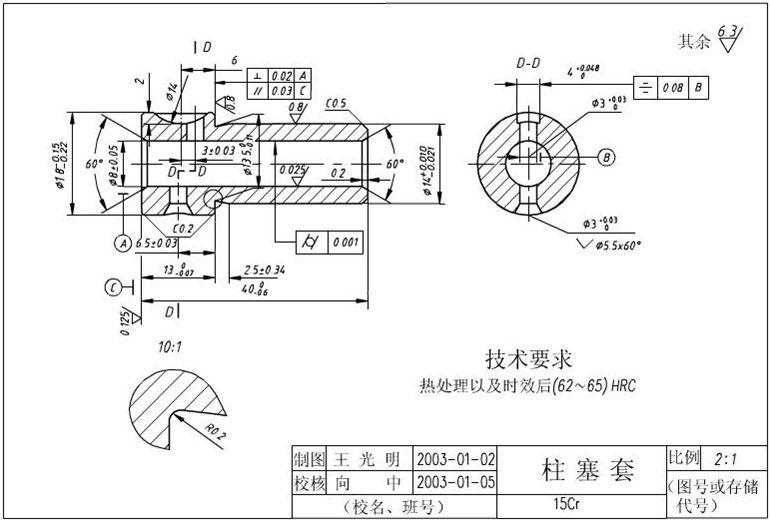

表达零件的图样称为零件图。它是制造和检验零件的依据。

零件图的内容包括：

1．图形   用一组视图（包括视图、剖视图、断面图等），完整、清晰和简便地表达此零件的结构形状。

2．尺寸   用一组尺寸，完整、清晰和合理地标注出零件的结构形状及其相互位置的大小。

3．技术要求   用一些规定的符号和文字，简明地给出零件在制造、检验和使用时应达到的技术要求。

4．标题栏   用标题栏填写出零件的名称、材料、图样的比例、制图人与校核人的姓名和日期等。
