9.7 画装配图

当前位置:机械制图第九章 装配图 9.7 画装配图



返回目录



★9.7 画装配图
★9.7.1 拟定表达方案
1、选择主视图
画装配图时,部件大多按工作位置放置。主视图方向应选择反映部件主要装配关系及工作原理的方位,主视图的表达方法多采用剖视的方法。
2、选择其他视图
其他视图的选择以进一步准确、完整、简便地表达各零件间的结构形状及装配关系为原则,因此多采用局部剖、拆去某些零件后的视图、断面图等表达方法。
9 .7.2 装配图画图步骤

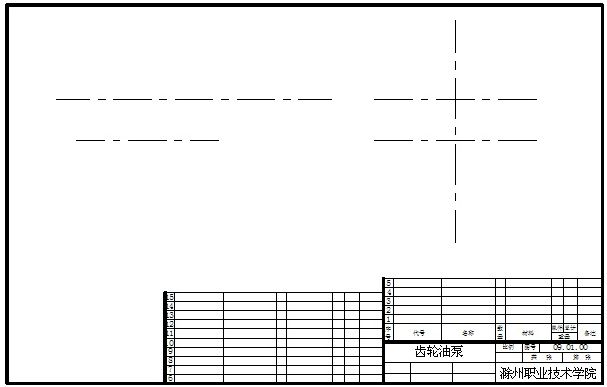

1 、选比例、定图幅、布图

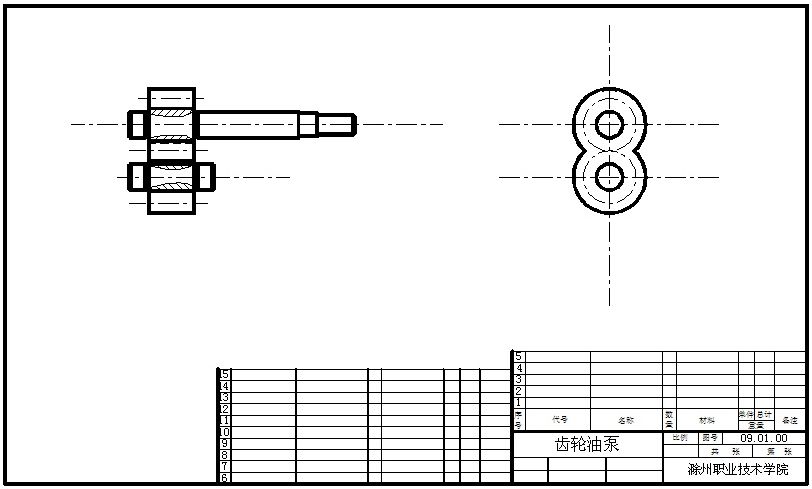

2、按装配关系依次绘制主要零件的投影

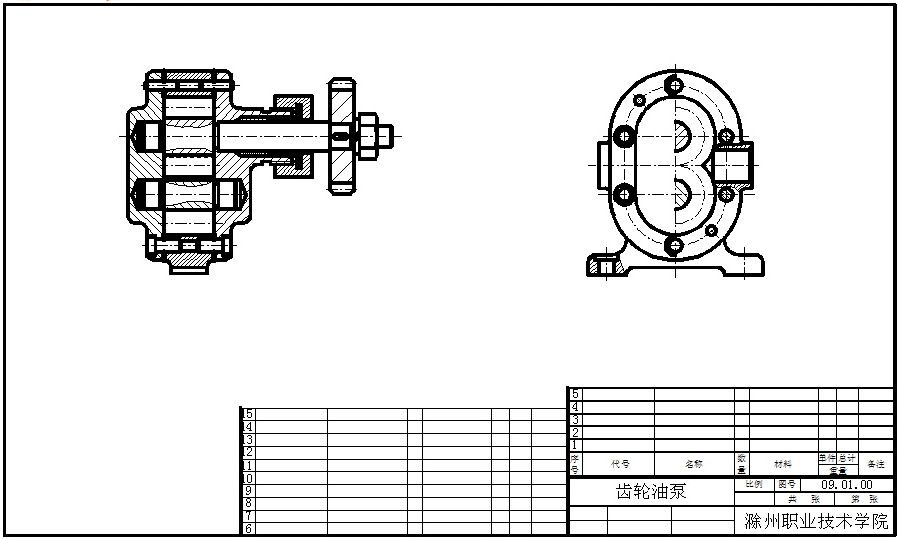

3、绘制部件中的连接、密封等装置的投影


4、标注必要的尺寸、编序号、填写明细表和标题栏,写技术要求
