★9.3 装配图的零、部编号与明细栏
★9.3.1 装配图中零、部件序号及其编排方法（GB/T4458.2—1984)
一、一般规定
1．装配图中所有的零、部件都必须编写序号。
2．装配图中一个部件可以只编写一个序号；同一装配图中相同的零、部件只编写一次。
3．装配图中零、部件序号，要与明细栏中的序号一致。
二、序号的编排方法

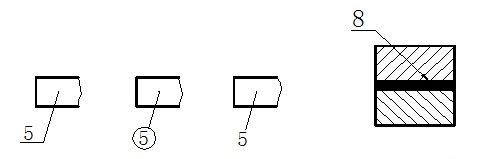

1.装配图中编写零、部件序号的常用方法有三种
2．同一装配图中编写零、部件序号的形式应一致。
3．指引线应自所指部分的可见轮廓引出，并在末端画一圆点。如所指部分轮廓内不便画圆点时，可在指引线末端画一箭头，并指向该部分的轮廓
4．指引线可画成折线，但只可曲折一次。

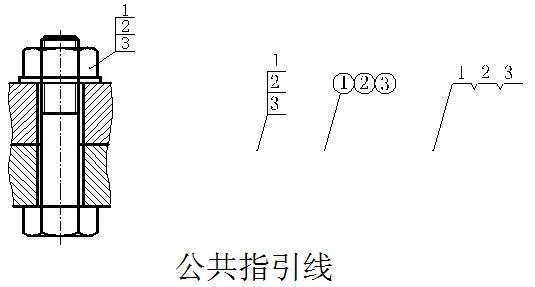

5．一组紧固件以及装配关系清楚的零件组，可以采用公共指引线。
6．零件的序号应沿水平或垂直方向按顺时针或逆时针方向排列，序号间隔应可能相等。
★9.3.2 图中的标题栏及明细栏
1、标题栏（GB/T10609.1—1989）
装配图中标题栏格式与零件图中相同。

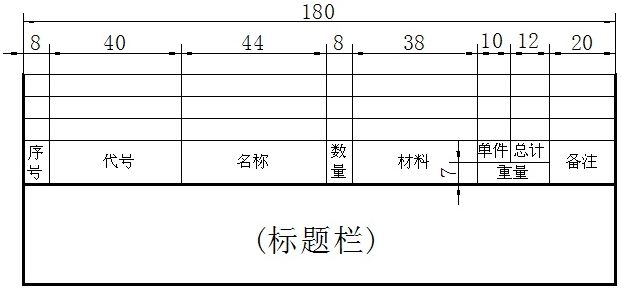

2、明细栏（GB/T10609.2—1989）
标题栏与明细栏
