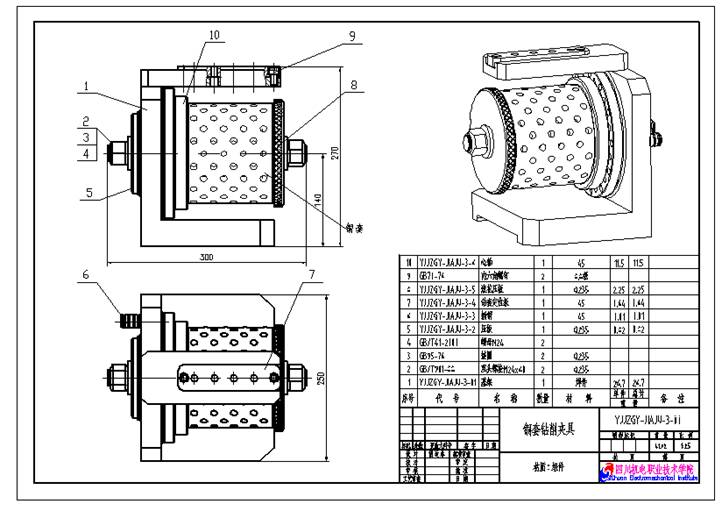

【铜套钻床专用夹具组装仿真】

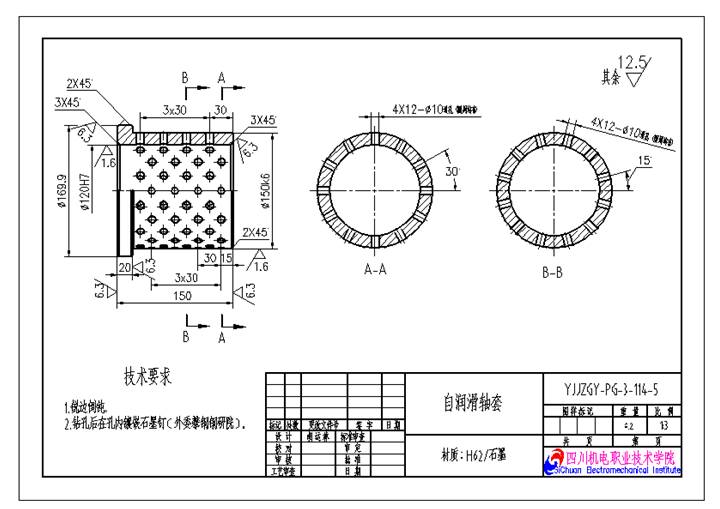

夹具使用特点：此夹具为烧结台车上自润滑轴承的钻床用夹具，使用时，将工件安装在夹具上，加工完一排孔后，拔下插销，松开夹紧螺母，旋转工件30°,插上插销，紧固螺母，加工另一排孔，加工完一圈后，将钻模板旋转180°安装，旋转工件15°安装工件，加工另一4X12-φ10的孔。此夹具装拆工件容易，旋转后靠插销定位，方便快捷，夹具成本较低，钻削工位的确定迅速，可以省去平台划线工序，因此具有显著提高加工效率的功能。
