一、V带的分类

V带的截面结构：包布、顶胶、底胶和抗拉体。抗拉体有绳芯和帘布芯结构。

节线：当带垂直底边弯曲时，在弯曲平面内保持长度不变的周线。

节面：节线所组成的面。

节宽：节面的宽度，用表示。

普通V带：，，其型号分为：Y、Z、A、BC、D、E。

窄V带：，，型号分为：SPZ、SPA、SPB、SPC。

注意：，保证V带可以紧贴在V带的轮槽侧面。

基准长度：V带在规定张紧力下，位于带轮基准直径上的周线长度。

V带的标记：型号、基准长度公称值、标准号。

    V带有普通V带、窄V带、宽V带、汽车V带、大楔角V带等。其中以普通V带和窄V带应用较广，本章主要讨论普通V带传动。

V带的规格标准

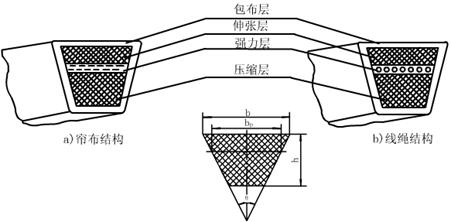

    标准V带都制成无接头的环形带，其横截面结构如图所示。强力层的结构形式有帘布结构和线绳结构。

    V带横截面呈梯形状，按截面尺寸的不同分为Y、Z、A、B、C、D、E共7种型号，其截面尺寸已标准化。在同样的条件下，截面尺寸大则传递的功率就大。

    V带绕在带轮上产生弯曲，外层受拉伸变长，内层受压缩变短，两层之间存在一长度不变的中性层。中性层面称为节面，节面的宽度称为节宽b_p（见图）。普通V带的截面高度h与其节宽b_p的比值已标准化（为0.7）。

    V带装在带轮上，与节宽b_p相对应的带轮直径称为基准直径，用d_d表示，基准直径系列。每种型号的V带都有若干标准长度。通过节宽处量得的带长称为基准长度Ld ，并规定为标准长度。

标记为  V带 A-1400 GB11544-89

  SPA型窄V带   SPA-1250 GB12730-91

根据V带高与节宽之比的不同，分为普通V带和窄V带两种。普通V带高与节宽之比为0.7，而窄V带高与节宽之比为0.9。

二、V带带轮的结构设计及材料选择

V带轮的组成：轮缘、轮毂和轮辐。

V带轮的标记：名称、带轮、槽型、轮槽数、基准直径、带轮结构形式代号和标准号。

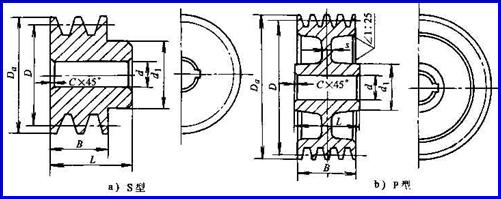

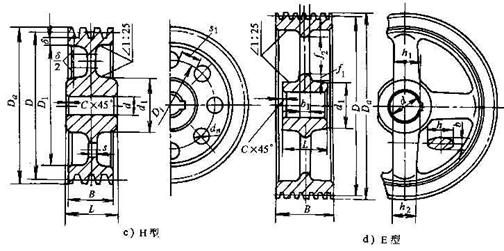

具体结构参见下图。

    带轮由轮缘、腹板（轮辐）和轮毂三部分组成。轮缘是带轮的工作部分，制有梯形轮槽。轮槽尺寸见表。轮毂是带轮与轴的联接部分，轮缘与轮毂则用轮辐（腹板）联接成一整体。
    V带轮按腹板（轮辐）结构的不同分为以下几种型式：（1）实心轮   （2）腹板带轮  （3）孔板带轮  （4）  轮辐带轮
