1.1 国家标准关于制图的一般规定 |
|
当前位置：机械制图 》第1章 制图的基本知识与技能 》国家标准关于制图的一般规定 1 |
||
★1.1.1 图纸幅面的规定 (GB/T14689-1993)
★1.1.1.1 图纸幅面
幅面代号 |
A0 |
A1 |
A2 |
A3 |
A4 |
|
尺寸 B×L |
841×1189 |
594×841 |
420×594 |
297×420 |
210×297 |
|
边 框 |
a |
25 |
||||
|
b |
10 |
5 |
||||
|
c |
20 |
10 |
||||

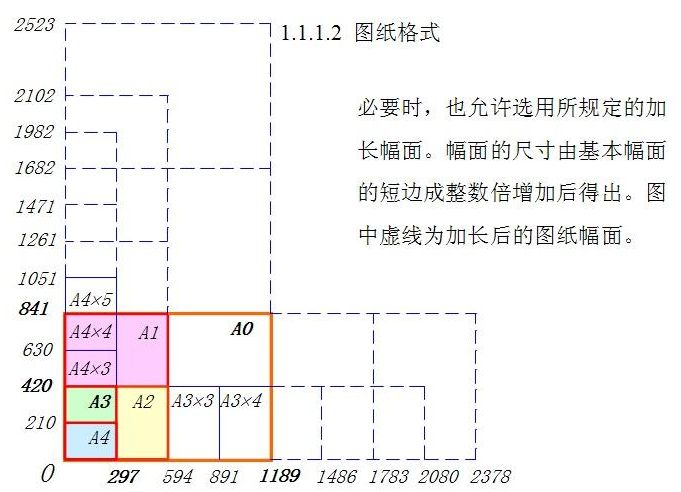

★1.1.1.2 图纸格式
★1.1.1.3 标题栏的位置和格式

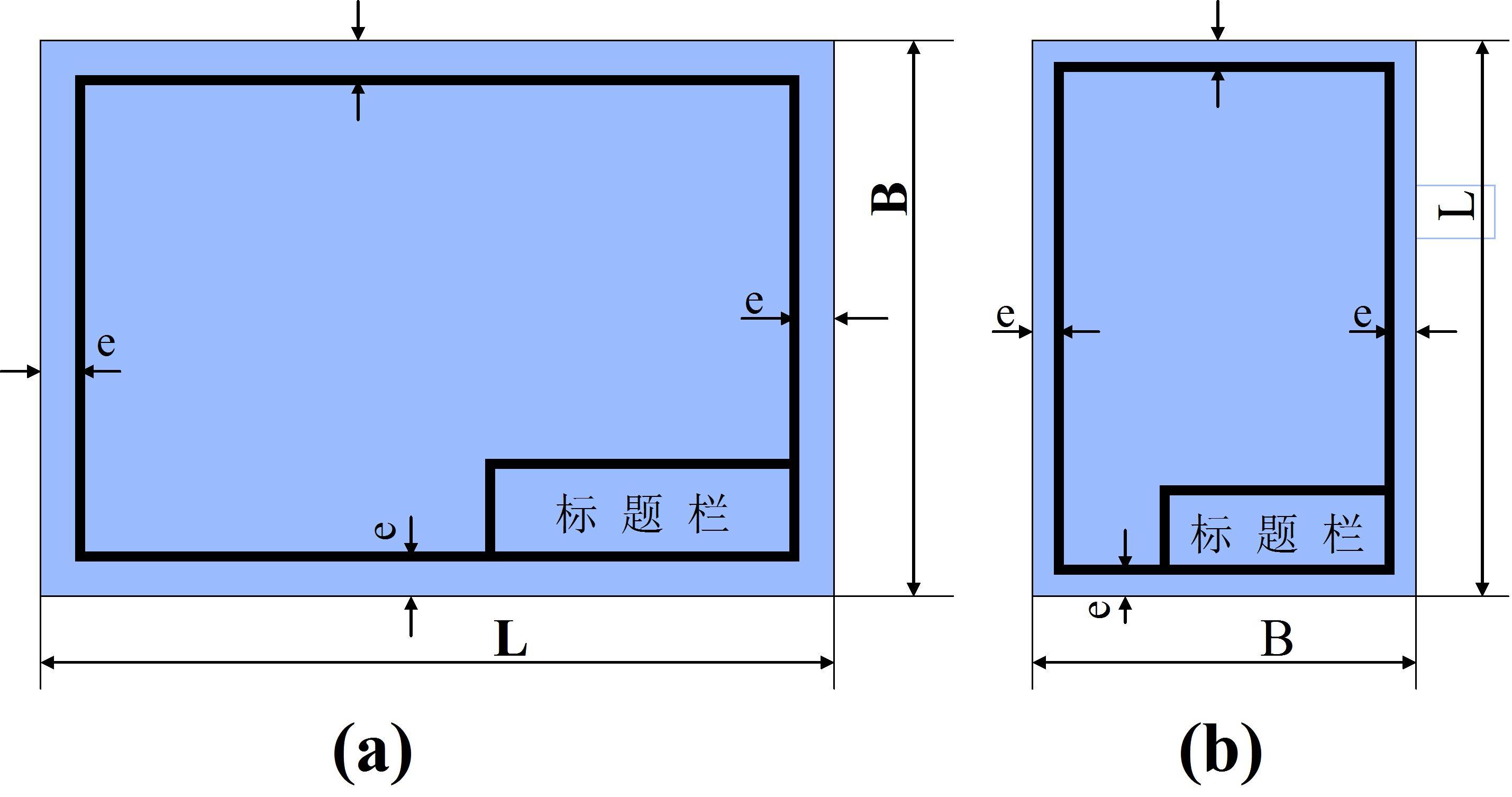

不留装订边的图框格式

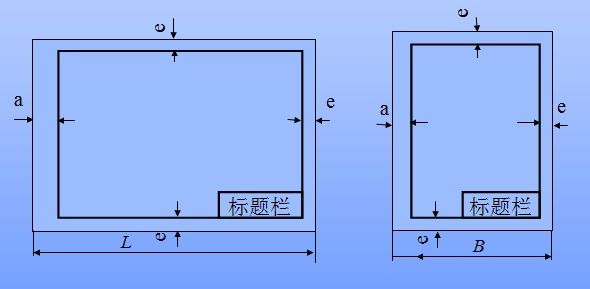

留有装订边的图框格式

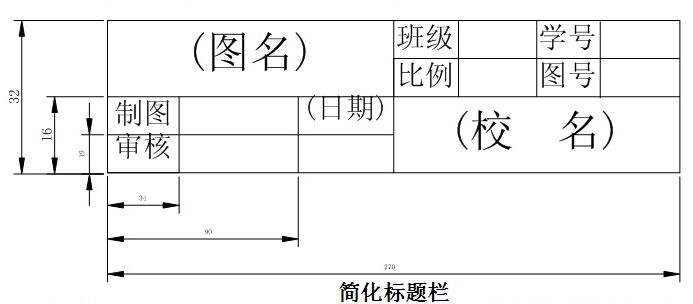

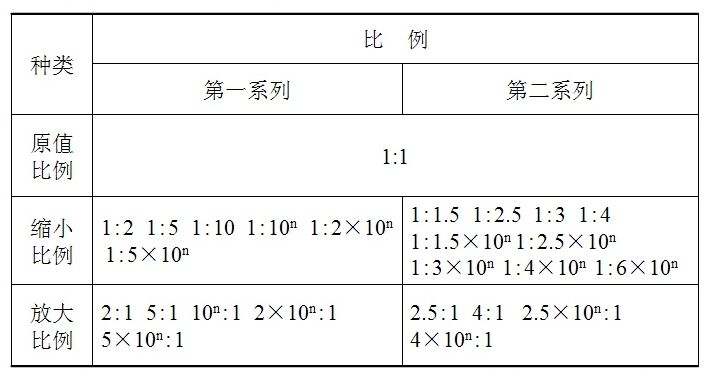

每张图纸上都必须画出标题栏。标题栏格式和尺寸按（GB10609.1－1989）的规定。标题栏的位置应位于图纸的右下角,看图方向与看标题栏的方向一致。
