★1.1.6 常用尺寸的标注方法
★1.1.6.1 线性尺寸:

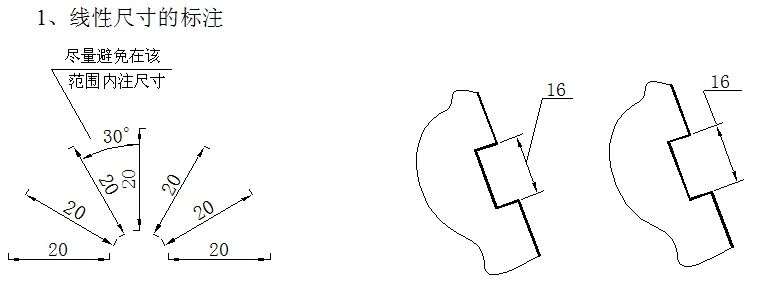

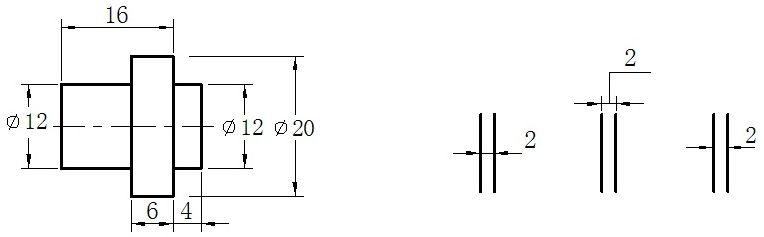

1、线性尺寸的标注
尺寸数字一般应写在尺寸线的上方，当尺寸线为垂直方向时，应注写在尺寸线的左方，也允许注写在尺寸线的中断处。狭小部位的尺寸数字注写方法。

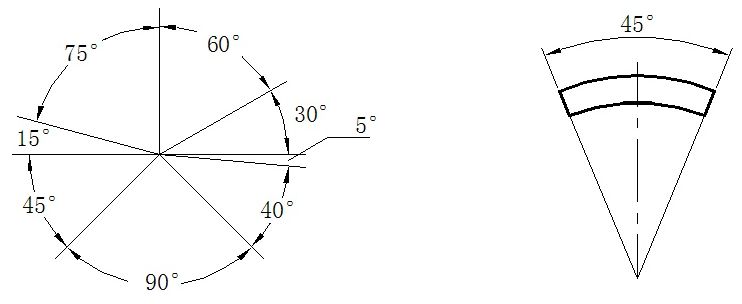

2、角度尺寸的标注：角度的尺寸界线应沿径向引出，尺寸线是以角的顶点为圆心画出的圆弧线。角度的数字应水平书写，一般注写在尺寸线的中断处，必要时也可写在尺寸线的上方或外侧。角度较小时也可以用指引线引出标注。角度尺寸必须注出单位.

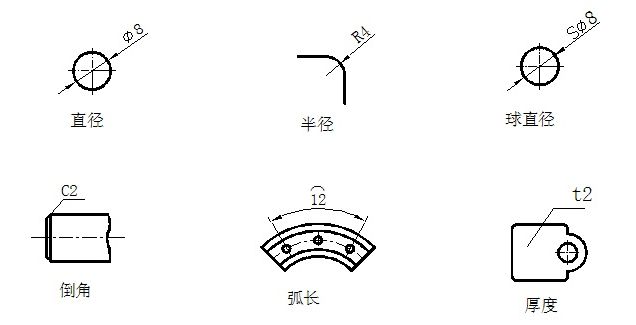

3、圆和圆弧尺寸
圆及圆弧的尺寸，可将轮廓线作为尺寸界线，尺寸线或其延长线要通过圆心。大于半圆的圆弧标注直径，在尺寸数字前加注符号“Ф”，小于和等于半圆的圆弧标注半径，在尺寸数字前加注符号“R” 。

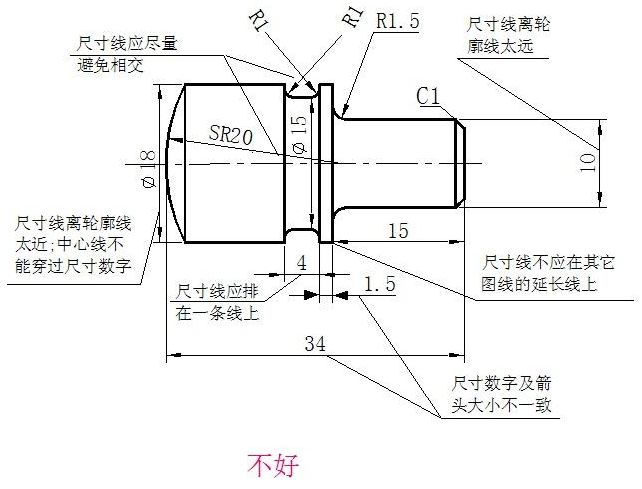

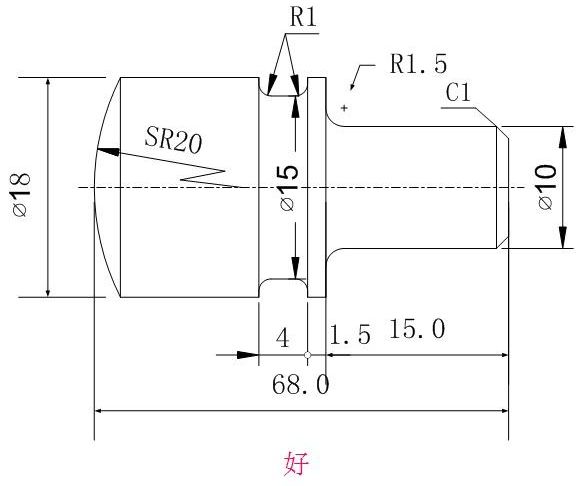

4、标注尺寸时应注意的问题（如下图）
l★尺寸数字
在同一张图上基本尺寸的字高要一致，一般采用3.5号字，不能根据数值的大小而改变
字符的大小；字符间隔要均匀；字体应严格按GB规定书写。
l★箭头
在同一张图上箭头的大小应一致，机械图样中箭头一般为闭合的实心箭头。
l★尺寸线
互相平行的尺寸线间距要相等。尽量避免尺寸线相交。
