★1.1.5 尺寸注法
国标（GB/T16675.2—1996和GB/T 4458.4—2003）的基本内容。
★1.1.5.1 基本规则
1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
2、图样中（包括技术要求和其他说明）的尺寸，一般以毫米为单位。以毫米为单位时，不注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
3、图样中所标注的尺寸，为该图样所表示机件的最后完工尺寸，否则应另加说明。
4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
★1.1.5.2 标注尺寸的基本规定:

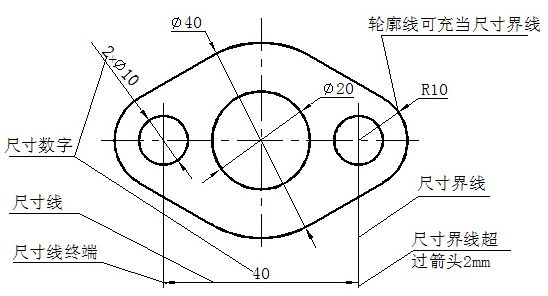

完整的尺寸标注包含下列四个要素： 尺寸界限、尺寸线、尺寸数字和终端（箭头）.
1、尺寸界线

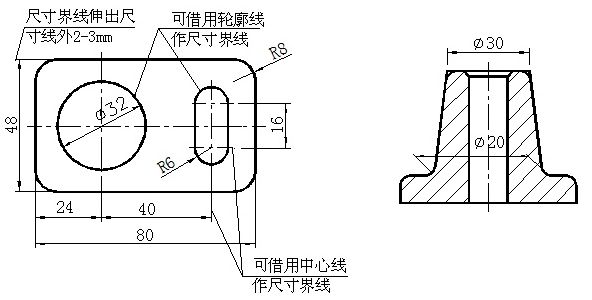

表示所注尺寸的起始和终止位置，用细实线绘制。它由图形的轮廓线、轴线或对称中心线处引出。也可利用轮廓线、轴线或对称中心线本身作尺寸界线。尺寸界线一般应与尺寸线垂直;尺寸界线超出尺寸线 2 mm左右。

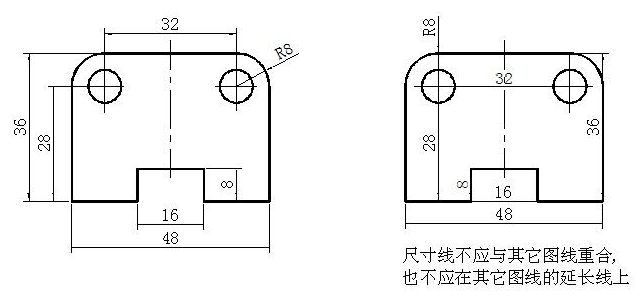

2、尺寸线：表示所注尺寸的范围，用细实线绘制。尺寸线不能用其它图线代替，不得与其它图线重合或画在其延长线上，并应尽量避免尺寸线之间及尺寸线与尺寸界线相交。标注线性尺寸时，尺寸线必须与所标注的线段平行，相互平行的尺寸线小尺寸在内，大尺寸在外，依次排列整齐。并且各尺寸线的间距要均匀，间隔应大于5mm ，以便注写尺寸数字和有关符号。
3、尺寸线终端

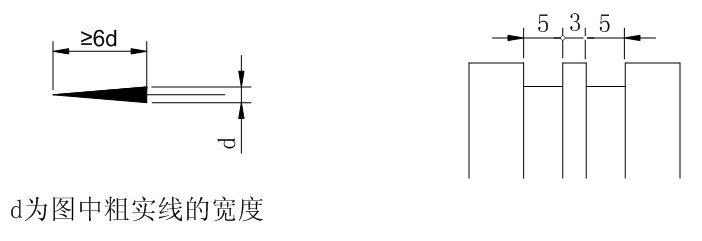

尺寸线终端有两种形式：箭头和细斜线。机械图样一般用箭头型式，箭头尖端与尺寸界线接触，不得超出也不得离开，如下图所示。
当尺寸线太短，没有足够的位置画箭头时，允许将箭头画在尺寸线外边；标注连续的小尺寸时可用圆点代替箭头。
