★1.3.1 线段和圆周的等分

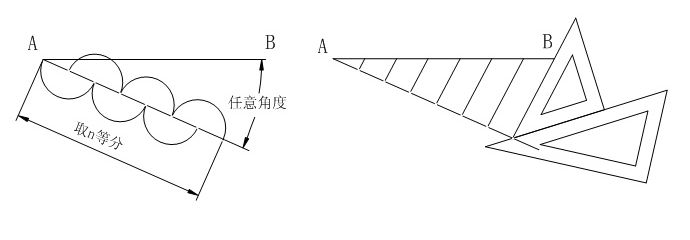

★1.3.1.1 等分直线段
★1.3.1.2 等分圆周

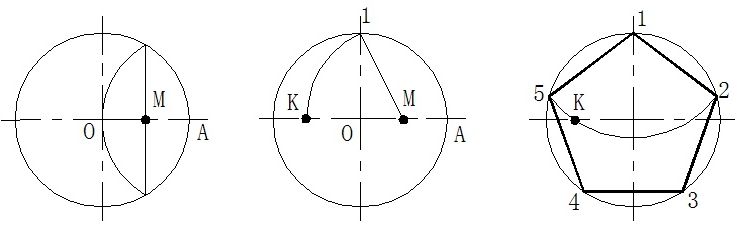

1、正五边形

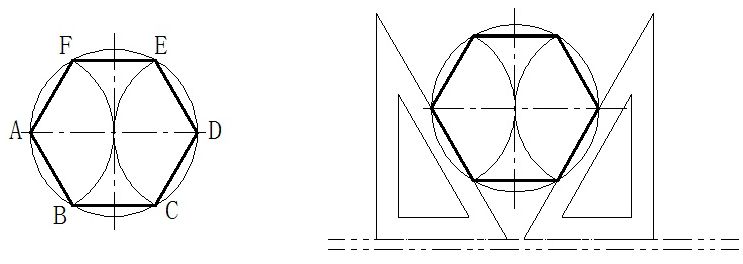

2、正六边形
方法一：用圆规作图 方法二： 用三角板作图

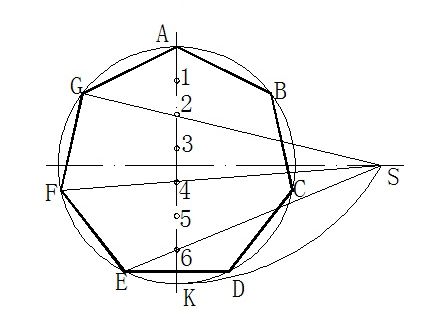

3、 n等分铅垂直径:
以A点为圆心，AK为半径作弧，交水平中心线于点S，延长连线S2、S4、S6，与圆周交得点G、F、E，再作出它们的对称点，即可作出圆内接正n边形。
★1.3.2 斜度和锥度

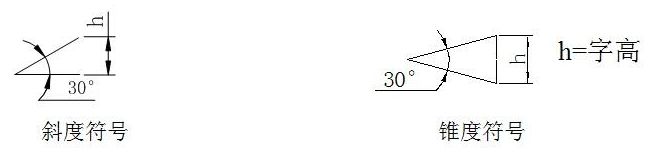

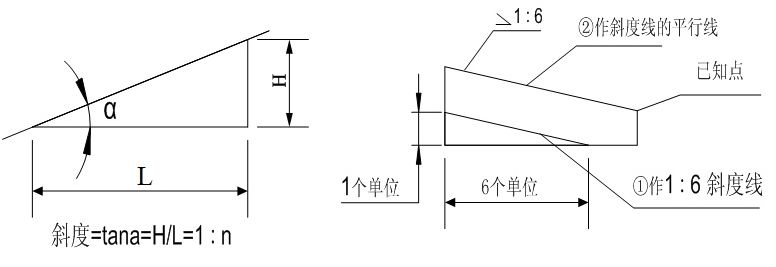

★1.3.2.1 斜度：是指一直线（或平面）对另一直线（或平面）的倾斜程度。斜度的比值要化作1∶n的形式，并在前面加注斜度符号“∠”，其方向与斜度的方向一致。它的特点是单向分布。
★1.3.2.2 锥度：

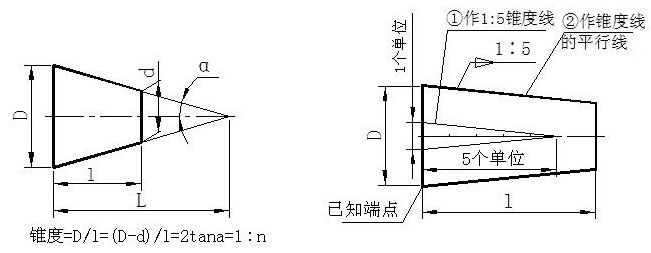

是指正圆锥底圆直径与其高度之比，或正圆台的两底圆直径差与其高度之比。是直径差与长度之比,锥度＝D/L＝D—d/l＝1∶n
|
