★1.3.3 圆弧的连接
★1.3.3.1 圆弧连接作图的基本步骤
实质：就是使连接圆弧和被连接的直线或被连接的圆弧相切。
关键：找出连接圆弧的圆心和连接点（即切点）。

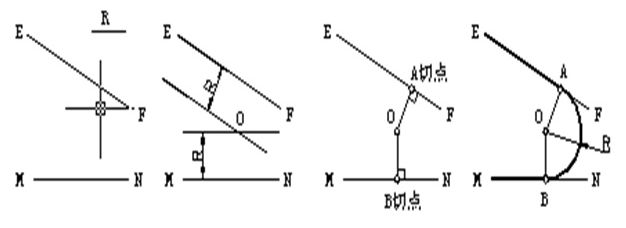

★1.3.3.2 直线间的圆弧连接

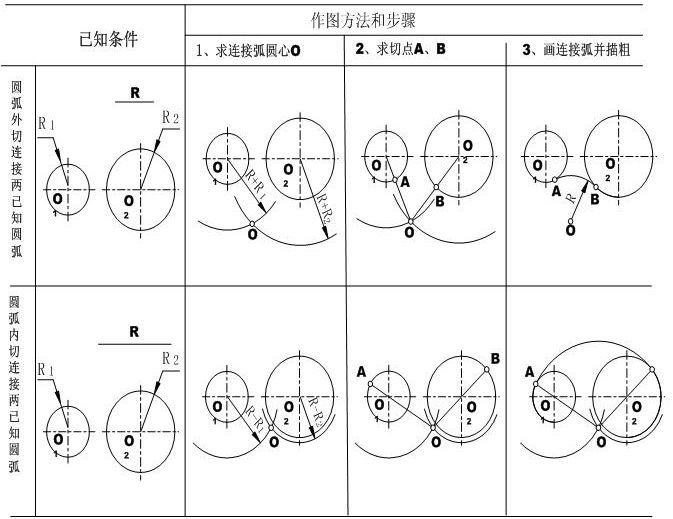

★1.3.3.3 圆弧间的圆弧连接

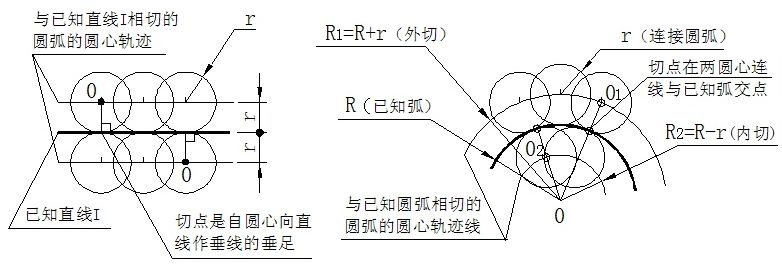

1、连接圆弧的圆心和连接点的求法
作图法归纳为三点：
•★用算术法求圆心： 外切时：R′＝R＋R1
内切时：R′＝│R—R2│
•★用连心线法求连接点（切点）
外切时：连接点在已知圆弧和圆心轨迹线圆弧的圆心连线上
内切时：连接点在已知圆弧和圆心轨迹线圆弧的圆心连线的延长线上
•★以O为圆心，以R为半径，在两连接点（切点）之间画弧。
２、圆弧间的圆弧连接的两种形式 ：外连接、 内连接

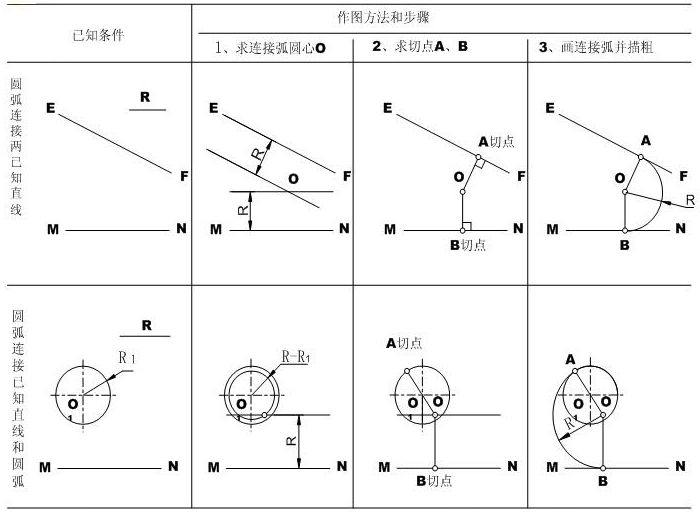

３、用已知半径为Ｒ的园弧连接作图举例（如下图表）

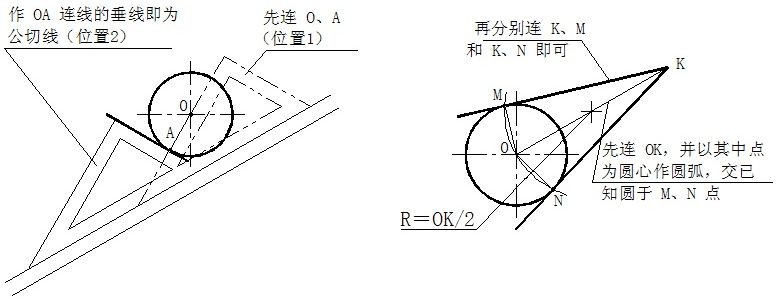

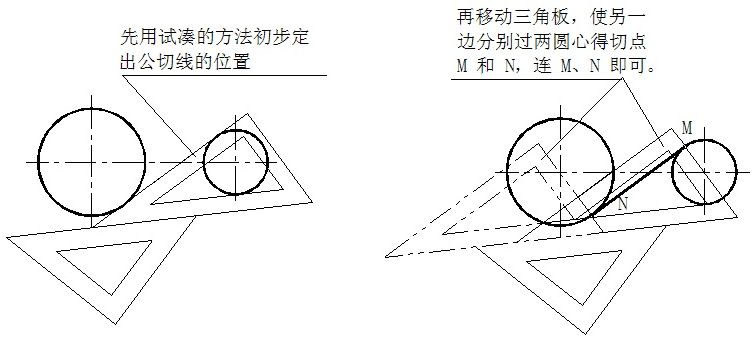

４、作与已知圆相切的直线

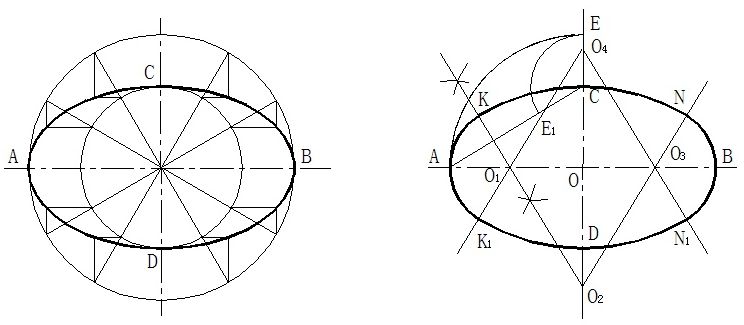

★1.3.３ 椭圆的画法
|
