★2.3.1 点的投影及其标记

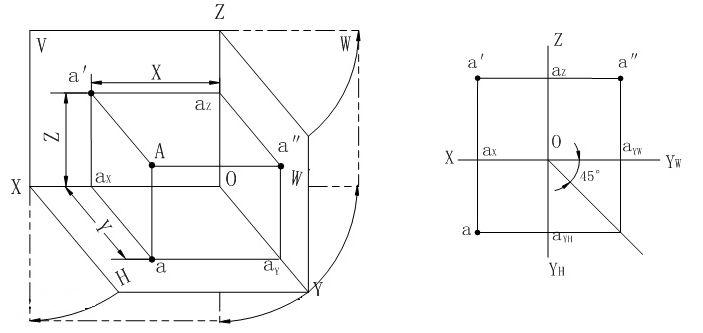

当投影面和投影方向确定时，空间一点只有唯一的一个投影。假设空间有一点A，过点A分别向H面、V面和W面作垂线，得到三个垂足a、a′、a″，便是点A在三个投影面上的投影
★2.3.2 点的三面投影规律

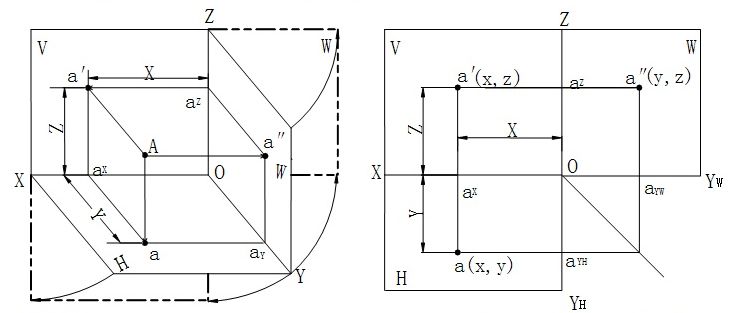

★2.3.2.1点的投影与点的空间位置的关系
A a = a′a x = a″a y (即a″aYW)，反映空间点A到H面的距离；
A a′ =a a x = a″a z ，反映空间点A到V面的距离；
A a″ = a′a z = a a y (即aYH)，反映空间点A到W面的距离；

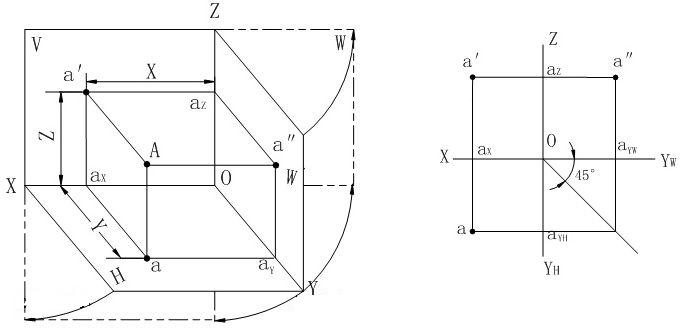

★2.3.2.2点的三面投影规律
点的正面投影和水平投影的连线垂直OX轴，即a′a⊥OX；
点的正面投影和侧面投影的连线垂直OZ轴，即a′a″⊥OZ；
点的水平投影a和到OX轴的距离等于侧面投影a″ 到OZ轴的距离，
即a a x = a″a z 。
|
