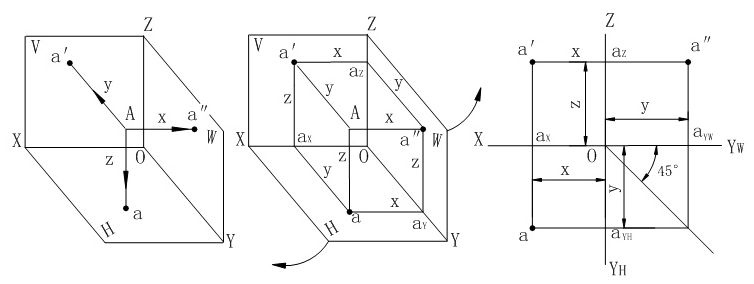

★2.3.3 点的三面投影与直角坐标
点A到W面的距离 = Oa x = a′a z = a aYH = x坐标，a″ (0，y，z)
点A到V面的距离 = OaYH = a a x = a″az = y坐标，a′ (x，0，z)
点A到H面的距离 = Oa z = a′ a x = a″aYW = z坐标，a (x，y，0)
★2.3.4 特殊位置点的投影
★2.3.4.1 在投影面上的点（有一个坐标为0）
有两个投影在投影轴上，另一个投影和其空间点本身重合。

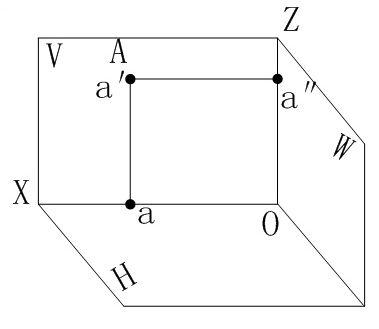

例如:在V面上的点A
★2.3.4.2 在投影轴上的点（有两个坐标为0）

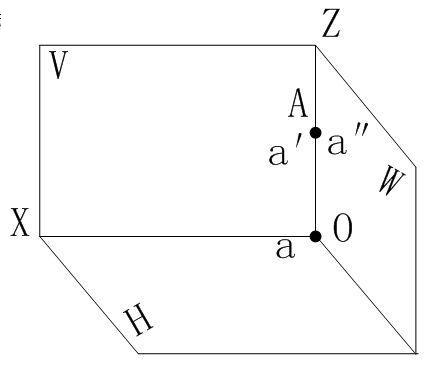

有一个投影在原点上，另两个投影和其空间点本身重合。例如在OZ轴上的点A

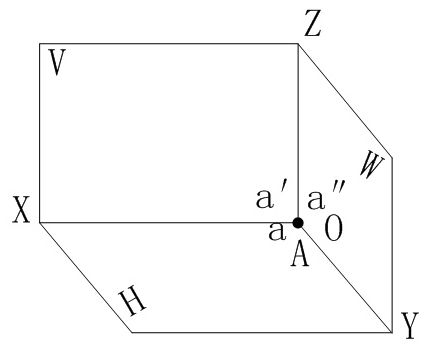

★2.3.4.2 在原点上的空间点（有三个坐标都为0），因此，它的三个投影必定都在原点上
|
