★5.4.1读图的基本要领
1、理解视图中线框和图线的含义

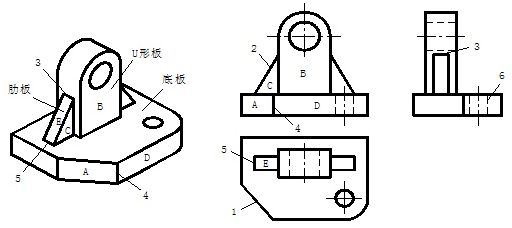

（1）视图中的每个封闭线框可以是物体上一个表面（平面、曲面或它们相切形成的组合面）的投影，也可以是一个孔的投影。

（2）视图中的每一条图线可以是面的积聚性投影，也可以是两个面的交线的投影。
（3）视图中相邻的两个封闭线框，表示位置不同的两个面的投影。

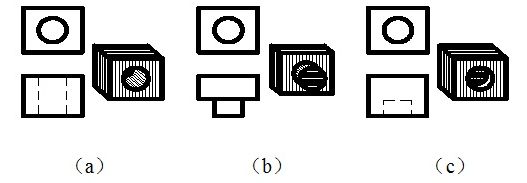

（4）大线框内包括的小线框，一般表示在大立体上凸出或凹下的小立体的投影。
2、将几个视图联系起来进行读图
一个组合体通常需要几个视图才能表达清楚，一个视图不能确定物体形状。

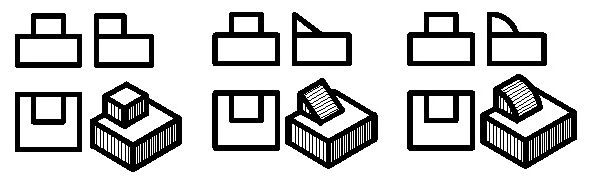

如图三组视图，他们的主、俯视图都相同，但由于左视图不同，也表示了三个不同的物体。在读图时，一般应从反映特征形状最明显的视图入手，联系其他视图进行对照分析，才能确定物体形状，切忌只看一个视图就下结论。

★5.4.2读图的基本方法—形体分析法
1、概念
根据组合体的特点，将其分成大致几个部分，然后逐一将每一部分的几个投影对照进行分析，想象出其形状，并确定各部分之间的相对位置和组合形式，最后综合想象出整个物体的形状。这种读图方法称为形体分析法。此法用于叠加类组合体较为有效。
2、读图步骤：
（1）分线况框，对照投影。（由于主视图上具有的特征部位一般较多，故通常先从主视图开始进行分析。）
（2）想出形体，确定位置。
（3）综合起来，想出整体。
一般的读图顺序是：先看主要部分，后看次要部分；先看容易确定的部分，后看难以确定的部分；先看某一组成部分的整体形状，后看其细节部分形状。

 3、例题 :如图

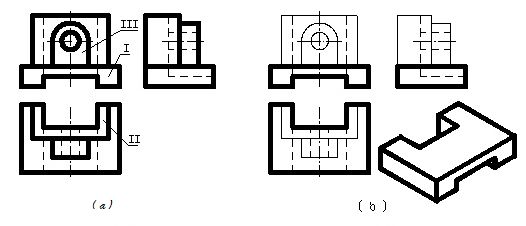

第一步：分离出特征明显的线框

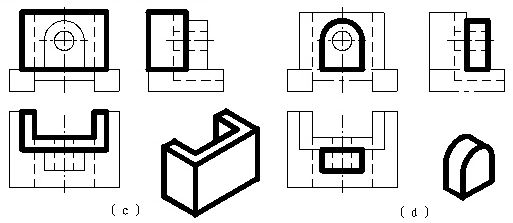

第二步：逐个想象各形体形状

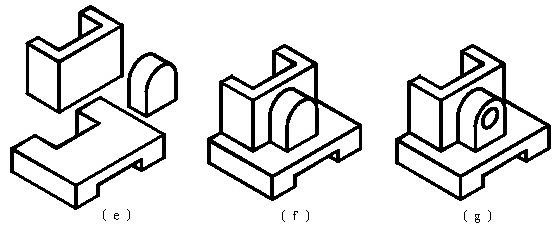

第三步 综合想象整体形状
