5.4 读组合体视图

当前位置:机械制图第5章 组合体的视图 》5.4 读组合体视图 2

上页

返回目录



★5.4.2读图的基本方法—线面分析法
1、概念
线面分析法读图,就是运用投影规律,通过对物体表面的线、面等几何要素进行分析,确定物体的表面形状、面与面之间的位置及表面交线,从而想象出物体的整体形状。此法用于切割类组合体较为有效。
2、例题

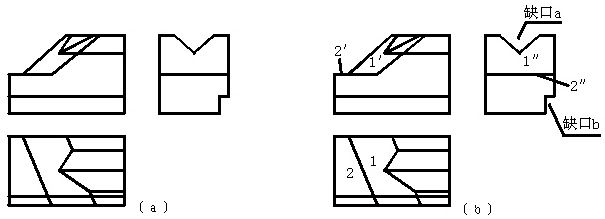

例:如图所示三视图,想象出它所表示的物体的形状。
读图步骤:
第一步初步判断主体形状
物体被多个平面切割,但从三个视图的最大线框来看,基本都是矩形,据此可判断该物体的主体应是长方体。
第二步:确定切割面的形状和位置

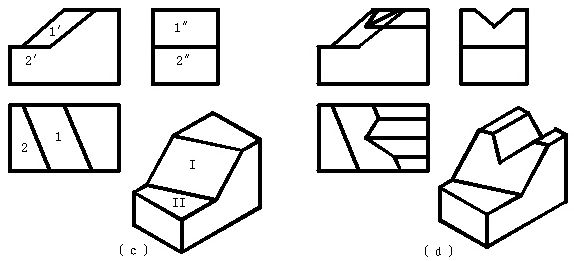

第三步:逐个想象各切割处的形状

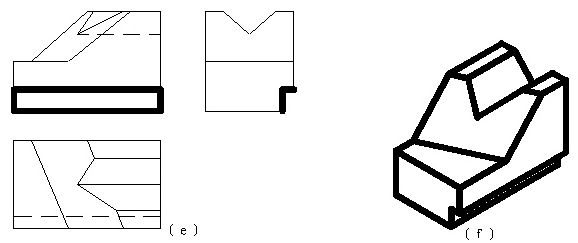

第四步:想象整体形状

★5.4.3读图综合实例
根据两个视图补画第三视图,是培养读图和画图能力的一种有效手段。

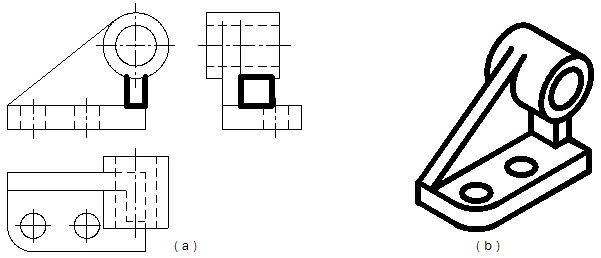

例5-3 如图所示,根据已知的组合体主、俯视图,作出其左视图。
作图方法和步骤:
1、形体分析

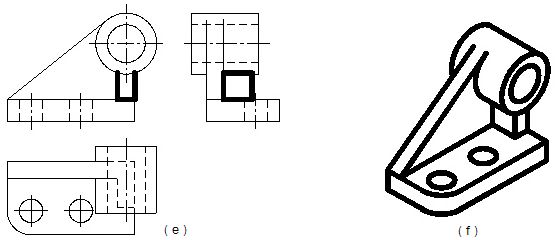

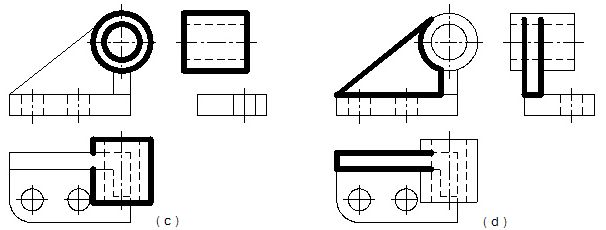

2、画出各部分在左视图的投影 :依次画出底板、圆筒、支撑板、肋板在左视图中的投影。
