★6.3.1.3 标注
   当剖切平面通过机 件的对称（或基本对称） 平面，且全剖视图按投 影关系配置，中间又无 其它视图隔开时，可以 省略标注，否则必须按 规定方法标注。

★6.3.1. 2. 3 标注

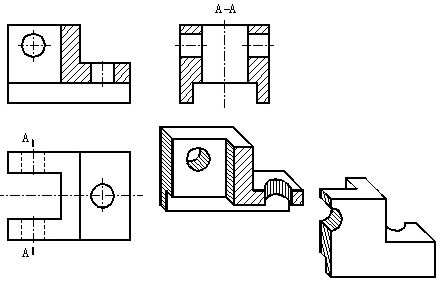

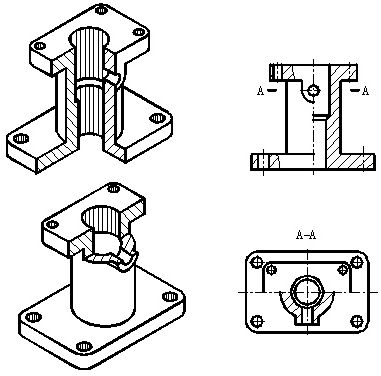

    半剖视图的标注方法与全 剖视图相同。例如图所示的机 件为前后对称，图中主视图所 采用的剖切平面通过机件的前 后对称平面，所以不需要标注； 而俯视图所采用的剖切平面并 非通过机件的对称平面，所以 必须标出剖切位置和名称，但 箭头可以省略。

★6.3.1. 2. 4 画半剖视图注意几点：
（1）具有对称平面的机件，在垂 直于对称平面的投影面上，才宜采用半 剖视。如机件的形状接近于对称，而不 对称部分已另有视图表达时，也可以采 用半剖视。

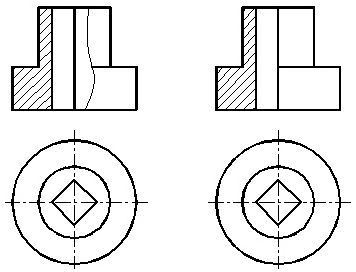

（2）半个剖视和半个视图必须以 细点画线为界。如果作为分界线的细点 画线刚好和轮廓线重合，则应避免使用。

★6.3.1. 3. 3 波浪线的画法
    表示视图与剖视范围的波浪线，可看作机件断裂痕迹的投影，波浪 线的画法应注意以下几点：

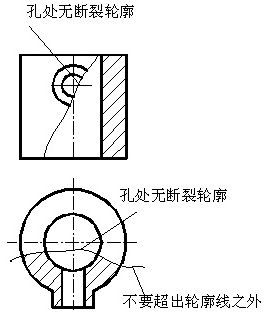

（1）波浪线不能超出图形轮廓线。
（2）波浪线不能穿孔而过，如遇到孔、 槽等结构时，波浪线必须断开。

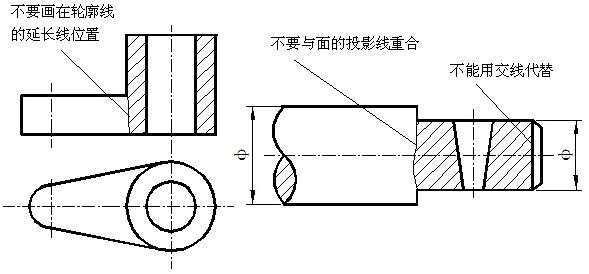

（3）波浪线不能与图形中任何图线重合，也不能用其它线代替或画在 其它线的延长线上。
（4）当被剖切部位的局部结构为回转 体时，允许将该结构的中心线作为局部 剖视图与视图的分界线。如图所示的拉 杆的局部剖视图。
