★6.3.2 剖切面的种类
    剖视图是假想将机件剖开而得到的视图，因为机件内部形状的多样 l性，剖开机件的方法也不尽相同。国家标准《机械制图》规定有：单一 l剖切平面、几个互相平行的剖切平面、两个相交的剖切平面、不平行于 l任何基本投影面的剖切平面、组合的剖切平面等。
★6.3.2.1 单一剖切平面

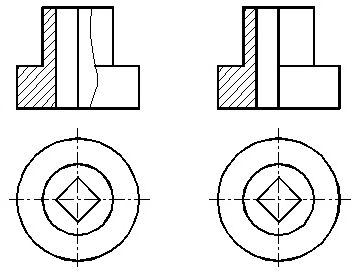

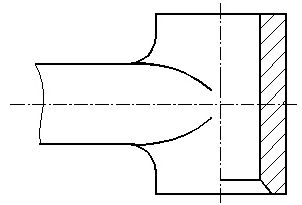

    用一个剖切平面剖开机件的方法称为单一剖，所画出的剖视图， 称为单一剖视图。单一剖切平面一般为平行于基本投影面的剖切平面。 前面介绍的全剖视图、半剖视图、局部剖视图均为用单一剖切平面剖 切而得到的，可见，这种方法应用最多。

★6.3.2.2几个互相平行的剖切平面
★6.3.2.2.1 概念
    用两个或多个互相平行的剖切平面把机件剖开的方法，称为阶 梯剖，所画出的剖视图，称为阶梯剖视图。它适宜于表达机件内部 结构的中心线排列在两个或多个互相平行的平面内的情况。
★6.3.2.2.2 举例

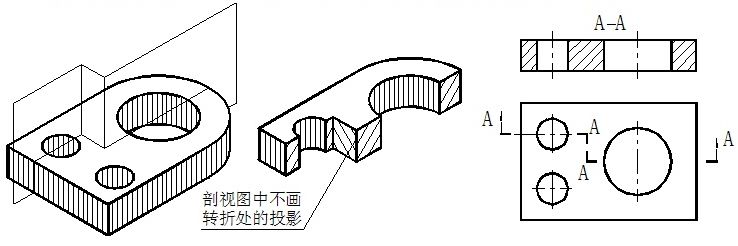

    如图所示机件，内部结构（小孔和沉孔）的中心位于两个平行 的平面内，不能用单一剖切平面剖开，而是采用两个互相平行的剖 切平面将其剖开，主视图即为采用阶梯剖方法得到的全剖视图。

★6.3.2.2.3 画阶梯剖视时，应注意下列几点：

★6.3.2.3 两个相交的剖切平面
★6.3.2.3.1 概念

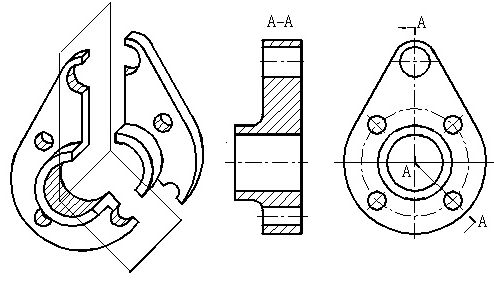

    用两个相交的剖切平面（交线垂直于某一基本投影面）剖开机 件的方法称为旋转剖，所画出的剖视图，称为旋转剖视图。

★6.3.2.3.2 举例

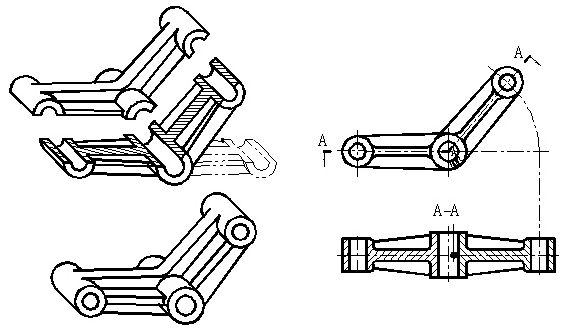

    如图6—18所示的摇臂，也可以用旋转剖视表达。

★6.3.2.3.3 画旋转剖视时，应注意下列几点：
（1）倾斜的平面必须旋转到与选定的基本投影面平行，以使投影能够表 达实形。但剖切平面后面的结构，一般应按原来的位置画出它的投影。
（2）旋转剖视图必须标注，标注方法与阶梯剖视相同。

★6.3.2.4 不平行于任何基本投影面的剖切平面
★6.3.2.4.1 概念

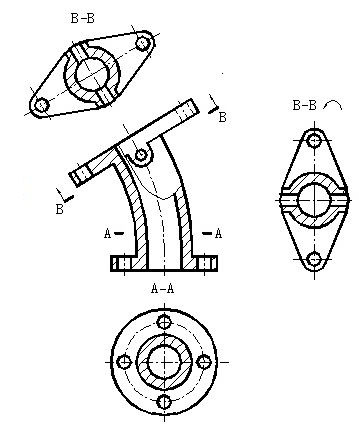

    用不平行于任何基本投影面的剖切平面剖开机件的方法称为斜 剖，所画出的剖视图，称为斜剖视图。
斜剖视适用于机件的倾斜部分需要剖开以表达内部实形的时候， 并且内部实形的投影是用辅助投影面法求得的。

★6.3.2.5 组合的剖切平面
★6.3.2.5.1 概念
    当机件的内部结构比较复杂，用阶梯剖或旋转剖仍不能完全表 达清楚时，可以采用以上几种剖切平面的组合来剖开机件，这种剖切 方法，称为复合剖，所画出的剖视图，称为复合剖视图。

★6.3.2.5.2 举例

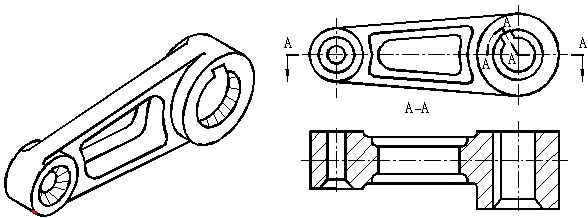

    如图所示的机件，为了在一个图上表达各孔、槽的结构，便采用了 复合剖视。应特别注意复合剖视图中的标注方法。
