★7.3 齿轮
    齿轮是机器设备中应用十分广泛的传动零件，用来传递运动和动力，改变轴的旋向和转速。

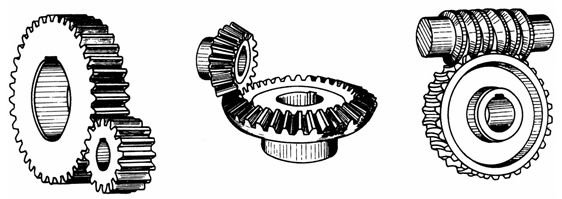

    常见的传动齿轮有三种：圆柱齿轮传动——用于两平行轴间的传动；圆锥齿轮传动——用于两相交轴间的传动；蜗杆蜗轮传动——用于两交错 轴间的传动。

★7.3.1 直齿圆柱齿轮
★7.3.1.1直齿圆柱齿轮各部分的名称及参数
（1）齿数z——齿轮上轮齿的个数。
（2）齿顶圆直径d_a ——通过齿顶的圆柱面直径。
（3）齿根圆直径d_f ——通过齿根的圆柱面直径。
（4）分度圆直径d ——分度圆直径是齿轮设计和加工时的重要参数。分度圆是一个假想的圆，在该圆上齿厚s与槽宽e相等，它的直径称为分度圆直径。
（5）齿高h ——齿顶圆和齿根圆之间的径向距离。
（6）齿顶高h_a ——齿顶圆和分度圆之间的径向距离。
（7）齿根高h_f ——分度圆与齿根圆之间的径向距离。
（8）齿距p ——在分度圆上，相邻两齿对应齿廓之间的弧长。

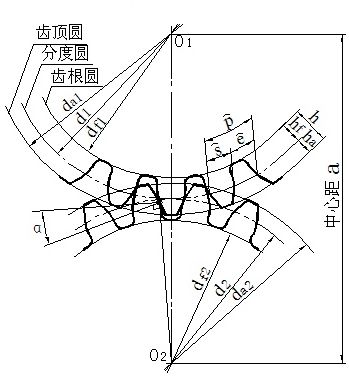

直齿圆柱齿轮各部分名称和代号

（9）齿厚s ——在分度圆上，一个齿的两侧对应齿廓之间的弧长。
（10）槽宽e ——在分度圆上，一个齿槽的两侧相应齿廓之间的弧长。

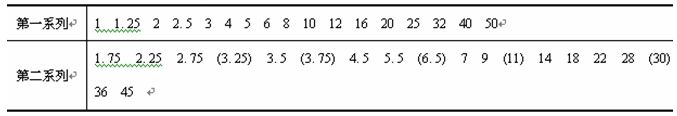

（11）模数m ——由于分度圆的周长πd = p·z ，所以d =·z ，就称为齿轮的模数。国家标准对模数规定了标准值。

（12）压力角α——相互啮合的一对齿轮，其受力方向（齿廓曲线的公法线方向）与运动方向之间所夹的锐角，称为压力角。同一齿廓的不同点上的压力角是不同的，在分度圆上的压力角，称为标准压力角。国家标准规定，标准压力角为20°。
（13）中心距a ——两啮合齿轮轴线之间的距离。

7.3.1.2 直齿圆柱齿轮的尺寸计算

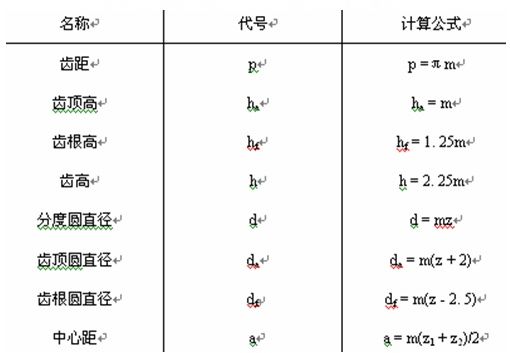

标准直齿圆柱齿轮各基本尺寸计算公式

★7.3.1.3 直齿圆柱齿轮的规定画法
★7.3.1.3.1单个齿轮的画法

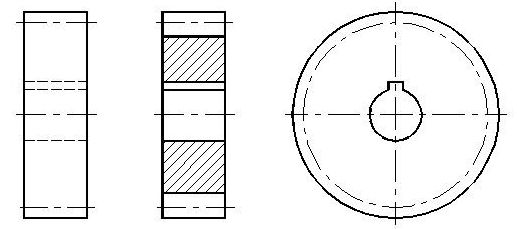

    单个齿轮一般用两个视图表示。国家标准规定齿顶圆和齿顶线用粗实 线绘制，分度圆和分度线用细点划线表示，齿根圆和齿根线用细实线绘制 （也可以省略不画）。在剖视图中，齿根线用 粗实线绘制，并不能省 略。当剖切平面通过齿 轮轴线时，轮齿一律按 不剖绘制。

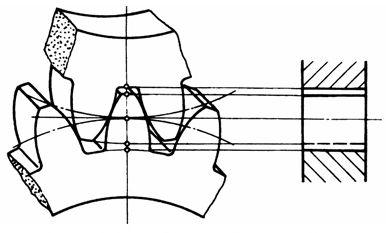

★7.3.1.3.2 一对齿轮啮合的画法     一对齿轮的啮合图，一般 可以采用两个视图表达，在垂 直于圆柱齿轮轴线的投影面 的视图中（反映为圆的视图）， 啮合区内的齿顶圆均用粗实 线绘制，分度圆相切，也可用 省略画法。在不反映圆的视图 上，啮合区的齿顶线不需画出，分度线用粗实线绘制。采用剖视图表达时 ，在啮合区内将一个齿轮的齿顶线用粗实线绘制，另一个齿轮的轮齿被遮 挡，其齿顶线用虚线绘制。

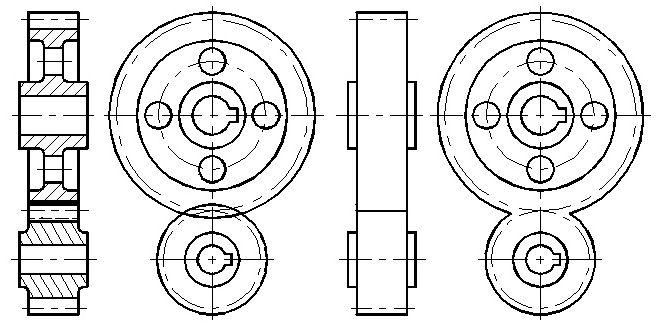

直齿圆柱齿轮的啮合画法
