★7.3.2 直齿圆锥齿轮

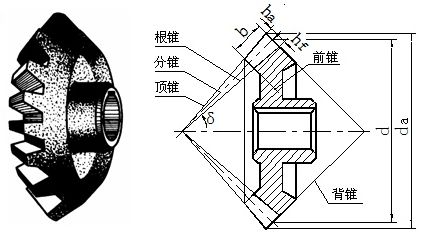

★7.3.2.1 直齿圆锥齿轮各部分的名称
    由于圆锥齿轮的轮齿加工在圆锥面上,所以圆锥齿轮在齿宽范围内有大、小端 之分, 如图7—31(a)所示。为了计算和制造方便,国家标准规定以大端为准。在 圆锥齿轮上,有关的名称和术语有: 齿顶圆锥面(顶锥)、齿根圆锥面 (根锥)、分度圆锥面(分锥)、 背锥面(背锥)、前锥面(前锥)、 分度圆锥角δ、齿高h、齿顶高ha 及齿根高hf

★7.3.2.2 直齿圆锥齿轮的画法简介

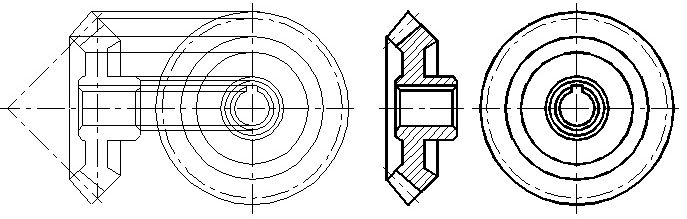

★7.3.2.2.1 单个圆锥齿轮画法

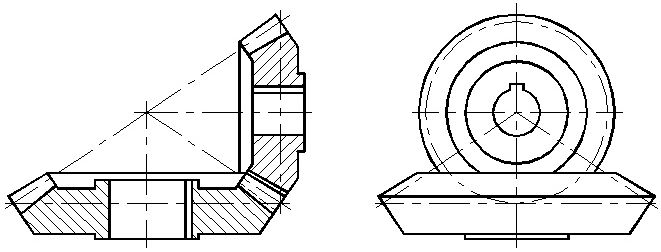

★7.3.2.2.2 圆锥齿轮的啮合图画法

★7.3.3 蜗杆、蜗轮简介

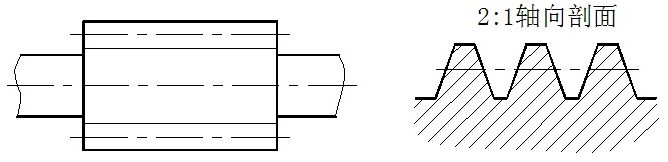

★7.3.3.1 蜗杆的规定画法
    蜗杆的形状如梯形螺杆,轴向剖面齿形为梯形,顶角为40°,一般用一个视图表 达。它的齿顶线、分度线、齿根线画法与圆柱齿轮相同,牙型可用局部剖视或局部放 大图画出。

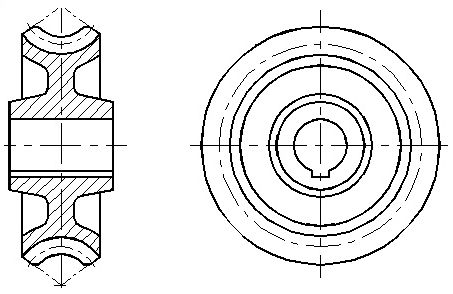

★7.3.3.2 蜗轮的规定画法
    蜗轮的画法与圆柱齿轮基 本相同,如图7—35所示。在 投影为圆的视图中,轮齿 部分只需画出分度圆和齿顶圆, 其它圆可省略不画,其它结构 形状按投影绘制。

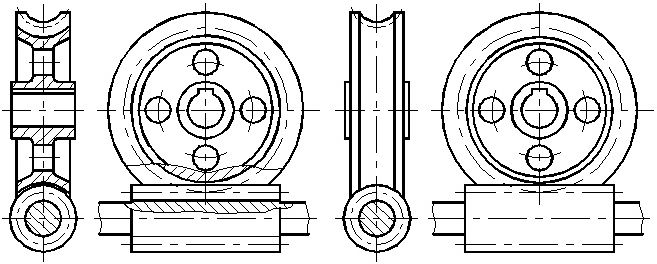

★7.3.3.3 蜗杆、蜗轮的啮合画法
    蜗杆、蜗轮的啮合画法,如图7—36所示。在主视图中,蜗轮被蜗杆遮住的部分 不必画出。在左视图中蜗轮的分度圆与蜗杆的分度线应相切。
