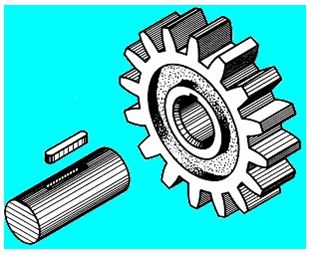

7.2 键和销 l7.2.1 键连接 7.1.1.1 键连接的作用和种类 1、键的作用 键主要用于轴和轴上的零件（如 带轮、齿轮等）之间的连接，起着传 递扭矩的作用。如图所示，将键嵌入 轴上的键槽中，再将带有键槽的齿轮 装在轴上，当轴转动时，因为键的存 在，齿轮就与轴同步转动，达到传递 动力的目的。

7.2.1 键连接

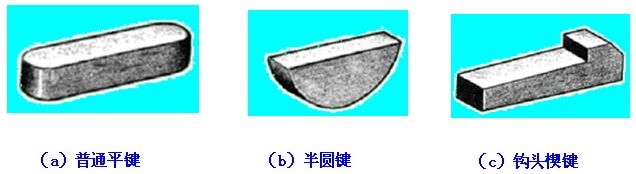

2、键的种类
键的种类很多，常用的有普通平键、半圆键和钩头楔键三种。 其中 普通平键最为常用。

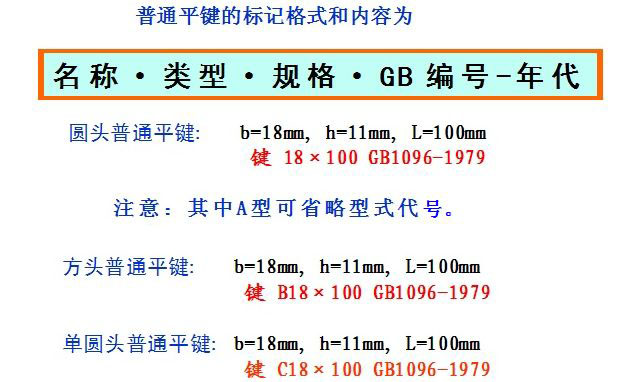

7.2.1.2 普通平键的种类和标记

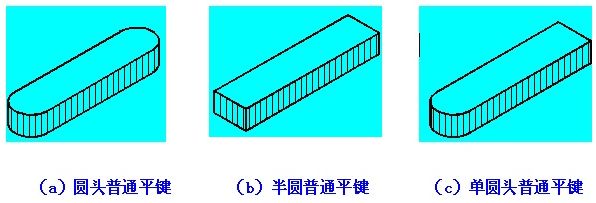

普通平键根据其头部结构的不同可以分为圆头普通平键（A 型）、平头普通平键（B型）、和单圆头普通平键（C型）三种型 式。

7.2.1.3 普通平键的连接画法

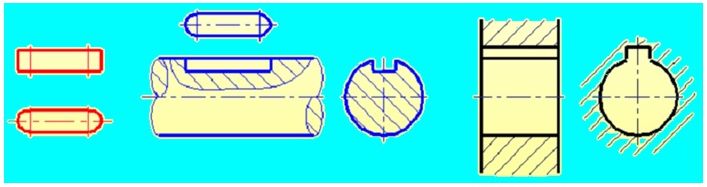

采用普通平键连接时，键的长度L和宽度b要根据轴的直径d从标准中选取适当值。轴键槽的深度t和轮毂键槽的深度t1可以从从标准中查得。键的长度应小于或等于轮毂的长度。

7.2.1.3 普通平键的连接画法

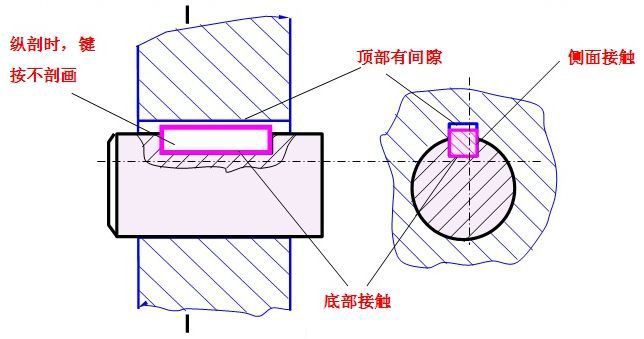

由于普通平键的两侧面为工作面，与轴和轮毂的键槽的两侧面接触，所以在图上只画一条线。而键的上、下面为非工作面，上底面与轮毂键槽之间留有一定的间隙，画两条线。

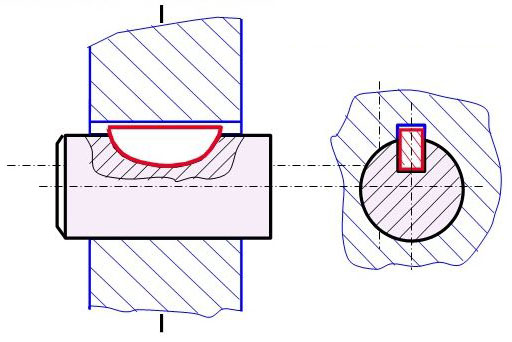

7.2.1.4 半圆键的连接画法
半圆键也是两侧面为工作面，画法与普通平键相似。半圆键在轴键槽中 能绕槽底圆弧摆动，能自动适应轮毂键槽底面的倾斜，所以适用于锥形轴。但键槽较深，对轴的强载荷不大的场合。

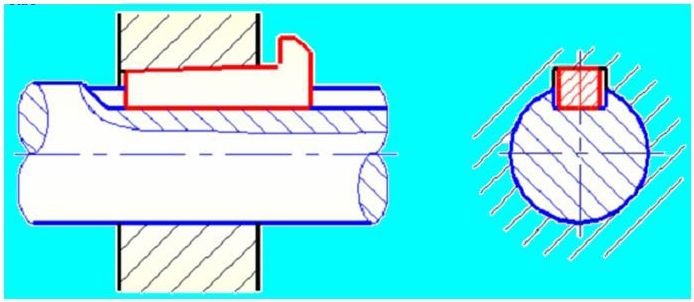

7.2.1.5 钩头楔键的连接画法
钩头楔键的上、下底面是工作面，各画一条线。两侧面为非工作面，画两条线。
