7.2 键和销

当前位置:机械制图7 标准件和常用件 7.2 键和销 1

上页

返回目录



7.2.2 销连接
7.2.1.1 键连接的作用和种类
1、销的作用
销主要用来固定零件之间的相对位置,起定位作用,也可用于轴与 轮毂的连接,传递不大的载荷,还可作为安全装置中的过载剪断元件。
2、销的材料
销的常用材料为35、45钢。

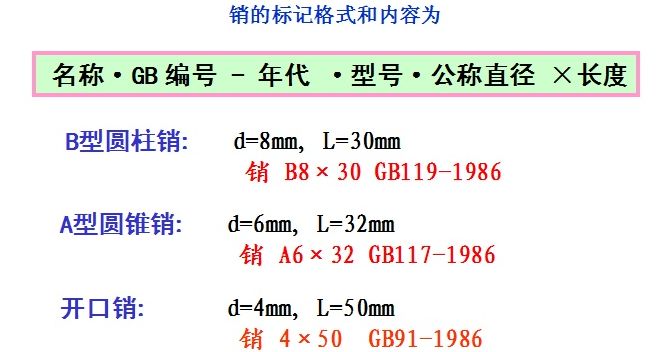

3、销的种类

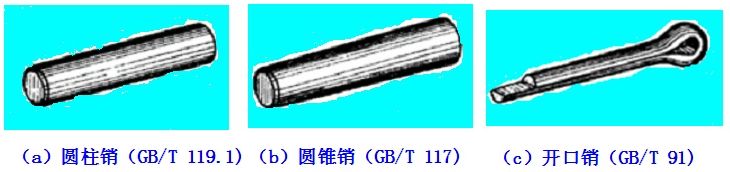

常用的销有圆柱销、圆锥销和开口销。

7.2.2.2 销的连接画法

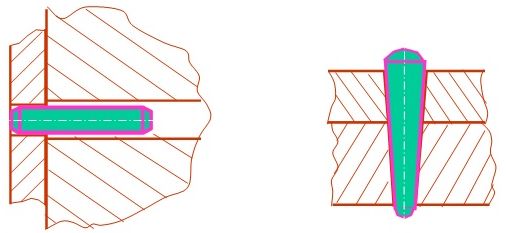

圆柱销利用微量过盈固定在销孔中,经过多次装拆后,连接的紧固性及 精度降低,故只宜用于不常拆卸处。
圆锥销有1:50的锥度,装拆比圆柱销方便,多次装拆对连接的紧固性 及定位精度影响较小,因此应用广泛。

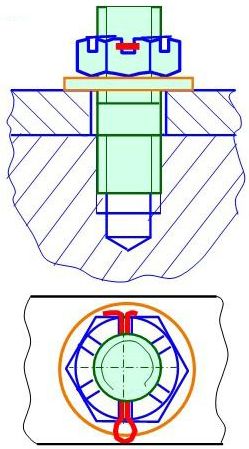

 开口销用在带孔螺栓和带槽螺母上, 将其插入槽形螺母的槽口和带孔螺栓的 孔,并将开口销的尾部叉开,以防止螺 母与螺栓脱落。

课后思考题:
1、键的作用是什么?键的种类有哪些?
2、键及轴键槽、轮毂键槽的尺寸是如何选择的?
3、三种普通平键键的连接画法。
4、半圆键和钩头楔键的连接画法。
5、销的作用是什么?销的种类有哪些?
6、 三种常用销的连接画法。
