★7.1 螺纹
★7.1.1 螺纹的形成和基本要素
★7.1.1.1螺纹的形成

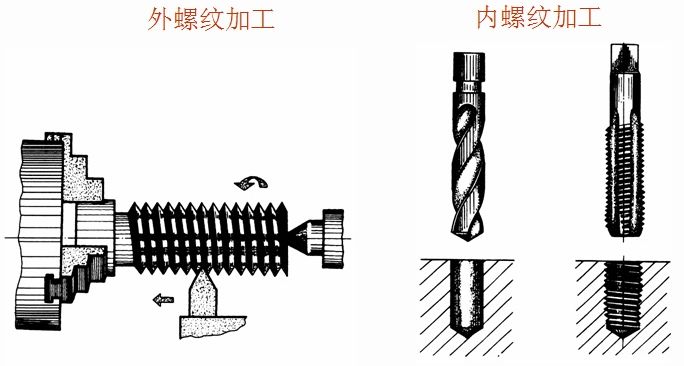

    各种螺纹都是根据螺旋线原理加工而成，螺纹加工大部分采用机械化批量生产。小批量、单件产品，外螺纹可采用车床加工，内螺纹可以在车床上加工，也可以先在工件上钻孔，再用丝锥攻制而成。

★7.1.1.2 螺纹的基本要素
    螺纹的基本要素包括牙型、直径（大径、小径、中径）、螺距和导程、线数、旋向等。
★7.1.1.2.1 牙型
    在通过螺纹轴线的剖面上，螺纹的轮廓形状称为纹牙型。 常见的螺纹牙型有三角形（60°、55°）、梯形锯齿形、矩形等。

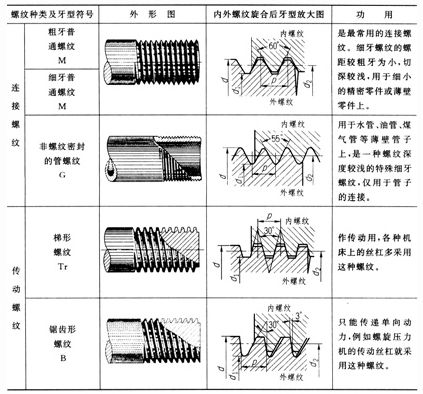

常用标准螺纹的牙型及符号

★7.1.1.2.2 螺纹的直径

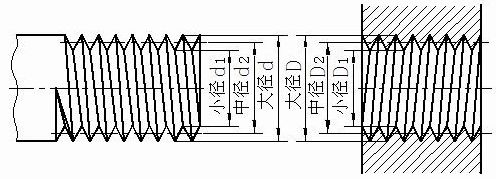

    大径d、D 是指与外螺纹的牙顶或内螺纹的牙底相切的假想圆柱或圆锥的直 径。内螺纹的大径用大写字母表示，外螺纹的大径用小写字母表示，小径d1、 D1 是指与外螺纹的牙底或内螺纹的牙顶相切的假想圆柱或圆锥的直径。
中径d2、D2 是指一个 假想的圆柱或圆锥直径， 该圆柱或圆锥的母线通 过牙型上沟槽和凸起宽 度相等的地方。
    公称直径 代表螺纹尺寸的直径，指螺纹大径的基本尺寸。

★7.1.1.2.3 螺纹的线数
    形成螺纹的螺旋线条数称为线数，线数用字母n表示。沿一条螺旋线形成的 纹称为单线螺纹，沿两条以上螺旋线形成的螺纹称为多线螺纹。

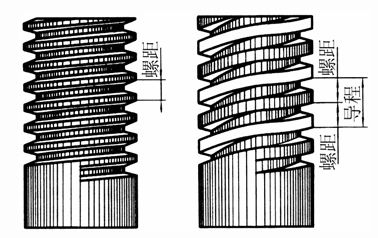

★7.1.1.2.4 螺纹的螺距和导程     相邻两牙在中径线上对应两点间的轴向距离称为螺距，螺距用字母P表示；同一螺旋线上的相邻两牙 在中径线上对应两点间的轴向距离 称为导程，导程用字母Ph表示。 线数n、螺距P和导程Ph的之间的 关系为：Ph＝P×n

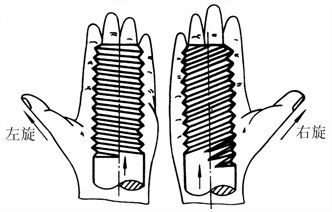

★7.1.1.2.5 螺纹的旋向     螺纹分为左旋螺纹和右旋螺纹两种。顺时针旋转时旋入的螺纹是右旋螺纹；逆时针旋转时旋入的螺纹是左旋螺纹。工程上常用右旋螺纹。

    国家标准对螺纹的牙型、大径和螺距做了统一规定。这三项要素均 符合国家标准的螺纹称为标准螺纹；凡牙型不符合国家标准的螺纹称为 非标准螺纹；只有牙型符合国家标准的螺纹称为特殊螺纹。

★7.1. 2 螺纹的规定画法和标注
★7.1. 2.1 螺纹的规定画法
★7.1. 2.1.1 外螺纹的画法

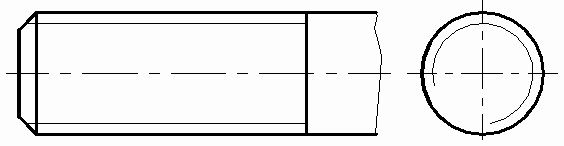

    外螺纹的大径用粗实线表示，小径用细实线表示。螺纹小 径按大径的0.85倍绘制。在不反映圆的视图中，小径的细实线 应画入倒角内，螺纹终止线用粗实线表示。
