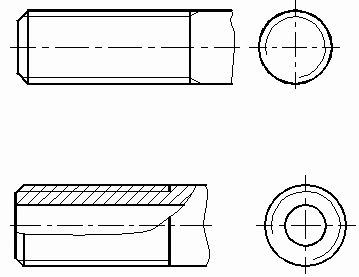

★7.1. 2.1.1 外螺纹的画法
    当需要表示螺纹收尾时，螺纹 尾部的小径用与轴线成30°的细实 线绘制。

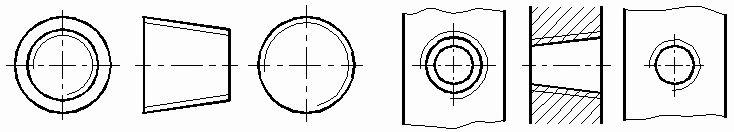

    在反映圆的视图中，表示小径 的细实线圆只画约3/4圈，螺杆端 面上的倒角圆省略不画。
    剖视图中的螺纹终止线和剖面 线画法如右图所示。

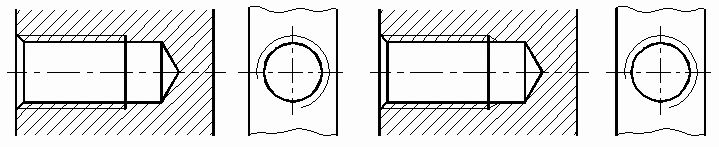

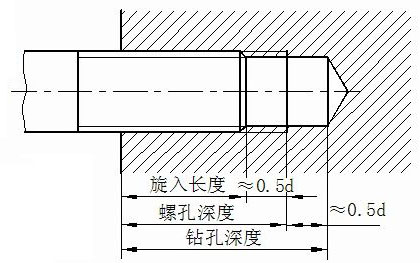

★7.1. 2.1.2 内螺纹的画法

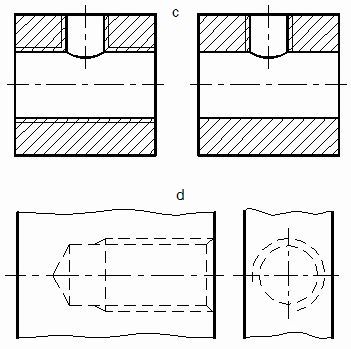

    当螺孔相交时，其相贯线的画法 教材右图7－7（c）所示。
    当螺纹的投影不可见时，所有图 线均画成细虚线，如教材图7－7（d） 所示。

★7.1. 2.1.3 内、外螺纹旋合的画法
    只有当内、外螺纹的五项基本 要素相同时，内、外螺纹才能进行 连接。用剖视图表示螺纹连接时， 旋合部分按外螺纹的画法绘制，未 旋合部分按各自原有的画法绘制。 画图时必须注意：表示内、外螺纹 大径的细实线和粗实线，以及表示内、外螺纹小径的粗实线和细 实线应分别对齐；在剖切平面通过螺纹轴线的剖视图中，实心螺 杆按不剖绘制。
