常用螺纹紧固件的种类和标记示例

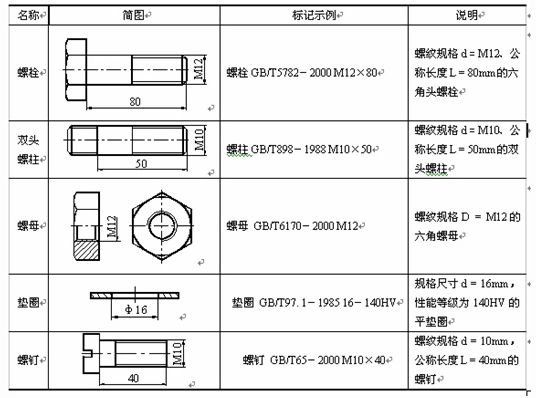

a、螺栓
    螺栓由头部及杆部两部分组成，头部形状以六角形的应用最广。
    螺栓的标记形式：名称 标准代号 特征代号 公称直径×公称长度
    例：螺栓 GB/T5782－2000 M12×80，是指公称直径d =12，公称长度L = 80（不包括头部）的螺栓。
b、双头螺柱
    双头螺柱的两头制有螺纹，一端旋入被连接件的预制螺孔中，称为旋入端；另一端与螺母旋合，紧固另一个被连接件，称为紧固端。
    双头螺柱的标记形式：名称 标准代号 特征代号 公称直径×公称长度
    例：螺柱 GB/T898－1988 M10×50，是指公称直径d =10，公称长度L = 50（不包括旋入端）的双头螺柱。
c、螺母
    螺母通常与螺栓或螺柱配合着使用，起连接作用，以六角螺母应用最广。
    螺母的标记形式：名称 标准代号 特征代号 公称直径
    例：螺母 GB/T6170－2000 M12，指螺纹规格D=M12的螺母。
d、螺钉
    螺钉按使用性质可分为连接螺钉和紧定螺钉两种，连接螺钉的一端为螺纹，另一端为头部。紧定螺钉主要用于防止两相配零件之间发生相对运动的场合。
    螺钉的标记形式：名称 标准代号 特征代号 公称直径×公称长度
    例：螺钉 GB/T65－2000 M10×40，是指公称直径d = 10，公称长度 L = 40（不包括头部）的螺钉。
e、垫圈
    垫圈通常垫在螺母和被连接件之间，目的是增加螺母与被连接零件之间的接触面，保护被连接件的表面不致因拧螺母而被刮伤。
    垫圈分为平垫圈和弹簧垫圈，弹簧垫圈还可以防止因振动而引起的螺母松动。选择垫圈的规格尺寸为螺栓直径d，垫圈选定后，其各部分尺寸可根据有关标准查得。
    平垫圈的标记形式：名称 标准代号 规格尺寸－性能等级
    弹簧垫圈的标记形式：名称 标准代号 规格尺寸
    例：垫圈 GB/T97.1－1985 16－140HV，指规格尺寸d=16，性能等级为140HV的平垫圈。垫圈 GB/T93－1987 20，指规格尺寸为d=20的弹簧垫圈。

★7.1.2.3.2 常用螺纹紧固件及连接图画法
（1）螺栓连接

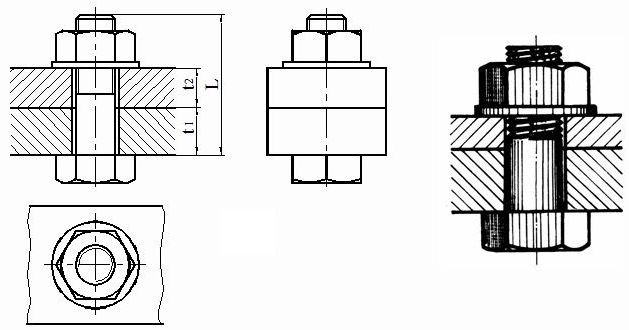

    螺栓用来连接两个不太厚并能钻成通孔的零件，并与垫圈、螺母配合进行连接。

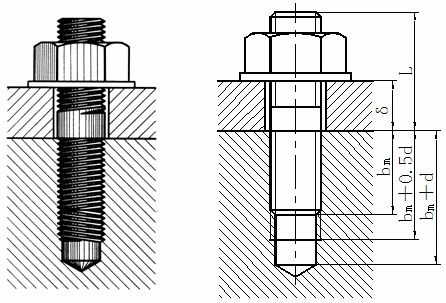

（2）螺柱连接     当两个被连接件中有一个很厚，或者不适合用螺栓连接时，常用 双头螺柱连接。双头螺柱两端均加工有螺纹，一端与被连接件旋合，另一端与螺母旋合。


（3）螺钉连接

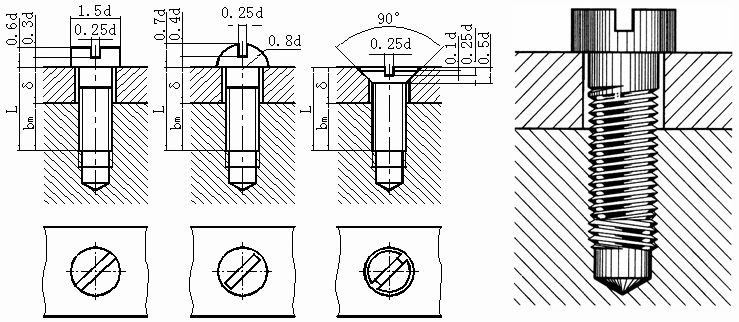

    螺钉连接一般用于受力不大又不需要经常拆卸的场合。
