★7.1. 2.2 螺纹的标注方法
★7.1. 2.2.1 普通螺纹
螺纹代号 公称直径×螺距 旋向－中径公差带代号 顶径公差带代号－旋合 长度代号

注意：
    普通螺纹的螺纹代号用字母“M”表示。
    普通粗牙螺纹不必标注螺距，普通细牙螺纹必须标注螺距。公称直径、导程 和螺距数值的单位为mm。
    右旋螺纹不必标注，左旋螺纹应标注字母“LH”。
    中径公差带代号和顶径公差带代号由表示公差等级的数字和字母组成。大写 字母代表内螺纹，小写字母代表外螺纹。普通螺纹的旋合长度分为短、中、长三组，其代号分别是S、N、L。若是中等旋合长度 ，其旋合代号N可省略。

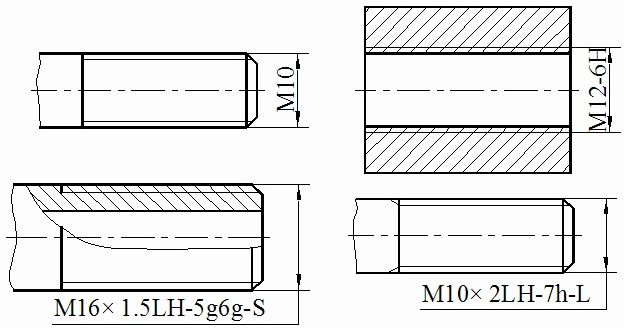

普通螺纹标注示例：

★7.1. 2.2.2 传动螺纹
螺纹代号 公称直径×导程（P螺距） 旋向－中径公差带代号－旋合 长度代号
注意：
    梯形螺纹的螺纹代号用字母“Tr”表示，锯齿形螺纹的特征代号用字母 “B”表示。
    多线螺纹标注导程与螺距，单线螺纹只标注螺距。
    右旋螺纹不标注代号，左旋螺纹标注字母“LH”。
    传动螺纹只注中径公差带代号。
    旋合长度只注“S”(短)、“L”（长），中等旋合长度代号“N”省略标注。

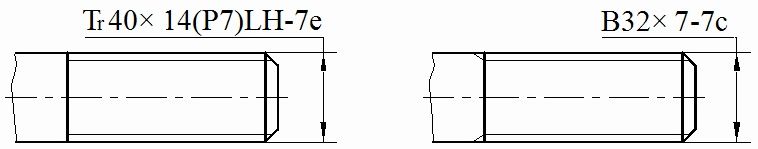

传动螺纹标注示例：

★7.1. 2.2.3 管螺纹
    常用的管螺纹分为螺纹密封的管螺纹和非螺纹密封的管螺纹。 管螺纹标注的具体项目及格式如下：

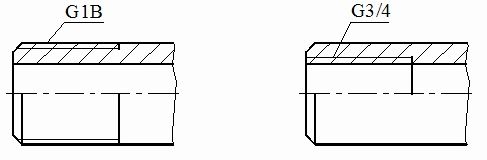

a、非螺纹密封管螺纹代号：螺纹特征代号 尺寸代号 公差等级代号 － 旋向代号
注意: 管螺纹的标记必须标注 在大径的引出线上。管 螺纹的尺寸代号并不是 指螺纹大径，也不是管螺纹本身任何一个直径，而是管子的通径。 旋向代号只注左旋“LH”。非螺纹密封管螺纹的特征代号是G。它的公差 等级代号分A、B两个精度等级。外螺纹需注明，内螺纹不注此项代号 。右旋螺纹不注旋向代号，左旋螺纹标“LH”。

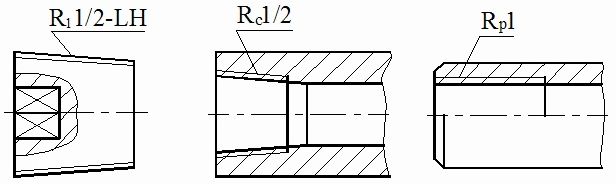

b、螺纹密封管螺纹代号： 螺纹特征代号 尺寸代号 × 旋向代号

注意:
    螺纹密封管螺纹又分为：与圆柱内螺纹相配合的圆锥外螺纹，其 特征代号是R1；与圆锥内螺纹相配合的圆锥外螺纹，其特征代号为R2； 圆锥内螺纹，特征代号是Rc；圆柱内螺纹，特征代号是Rp。旋向代号只 注左旋“LH”。

★7.1. 2.3 螺纹紧固件及其连接
★7.1. 2.3.1 常用螺纹紧固件的种类和标记

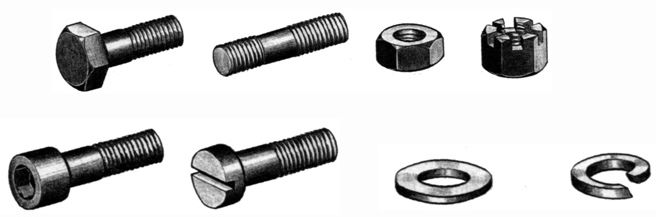

    常用螺纹紧固件有螺栓、双头螺柱、螺钉、螺母和垫圈。它们的结 构、尺寸都已分别标准化，称为标准件，使用或绘图时，可以从相应标 准中查到所需的结构尺寸。
