8.6 零件图上的技术要求
★ 8.6 零件图上的技术要求
零件图除了有图形和尺寸外，还必须有制造该零件时应该达到的一些技术要求。
零件图上通常标出的技术要求内容有：
（一）表面粗糙度；
（二）尺寸公差；
（三）形状与位置公差；
（四）材料的热处理和表面处理。
★ 8.6.1 表面粗糙度
表面粗糙度的概念
零件加工表面上具有较小间距和峰谷所组成的微观几何特性称为表面粗糙度。
| 表面粗糙度的概念 零件加工表面上具有较小间距和峰谷所组成的微观几何特性称为表面粗糙度。 |
 |
表面粗糙度的选用 要满足功用要求,又要考虑经济合理性。

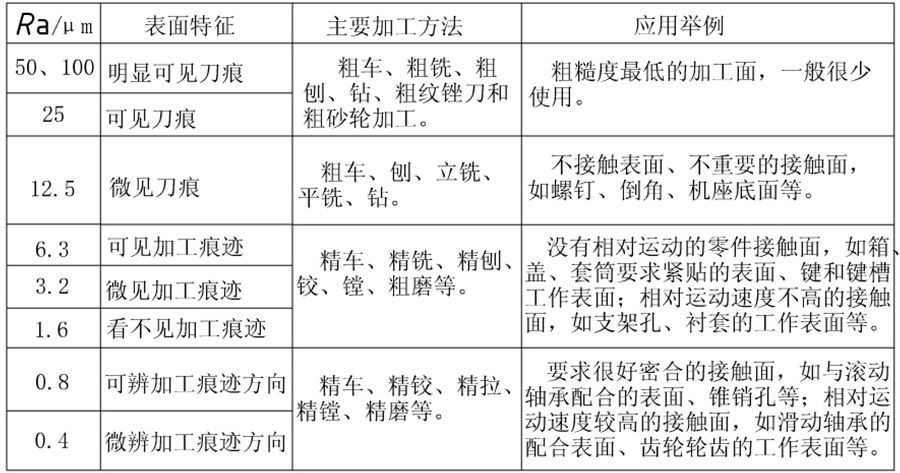

Ra与应用

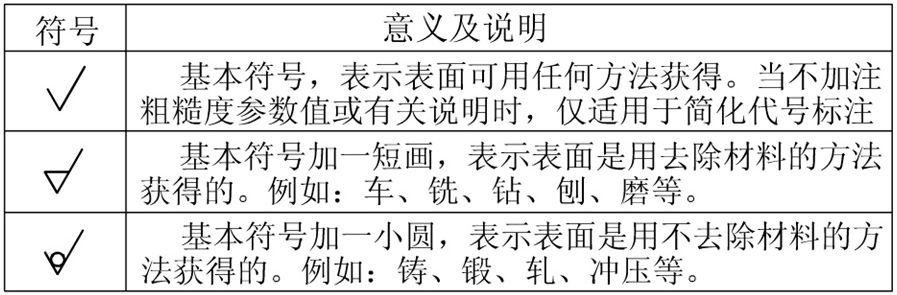

表面粗糙度符号

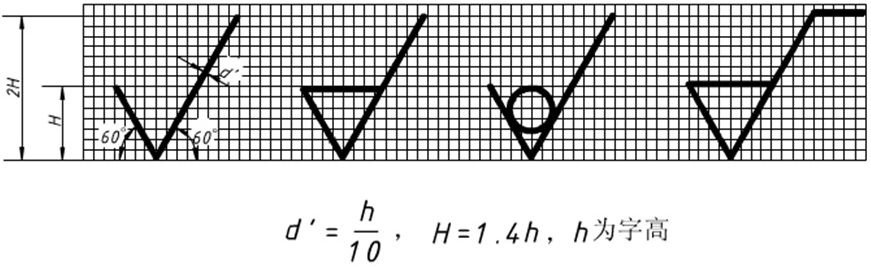

表面粗糙度符号的画法

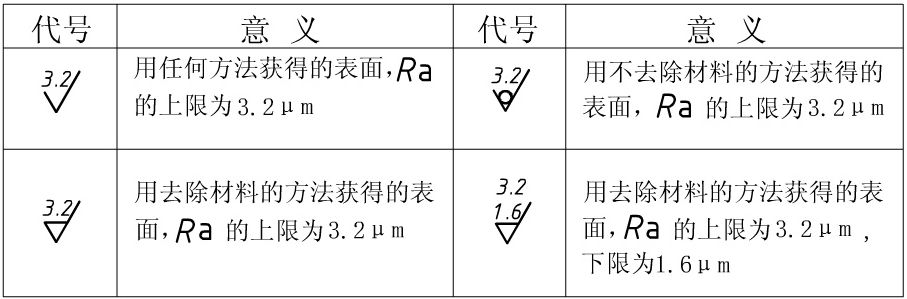

表面粗糙度参数Ra的标注
