8.3 螺纹
8.3 螺纹
★8.3.1 螺纹基本知识
螺纹是在圆柱（或圆锥）表面上的沿螺旋线有规定牙型的连续凸起（又称为牙）。
外螺纹: 在圆柱（或圆锥）外表面上的螺纹。
内螺纹: 在圆柱（或圆锥）内表面上的螺纹。

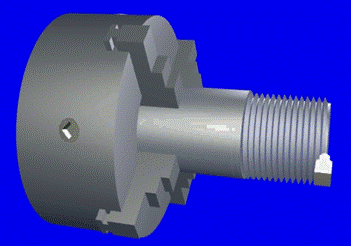

 车外螺纹 |

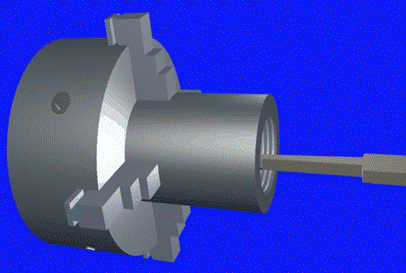

 车内螺纹 |

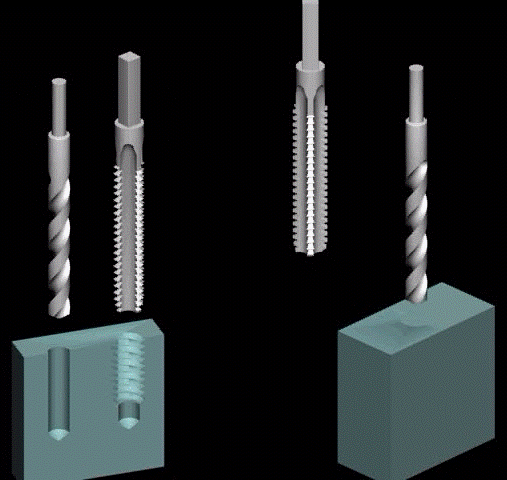

加工螺纹的方法和工具示例

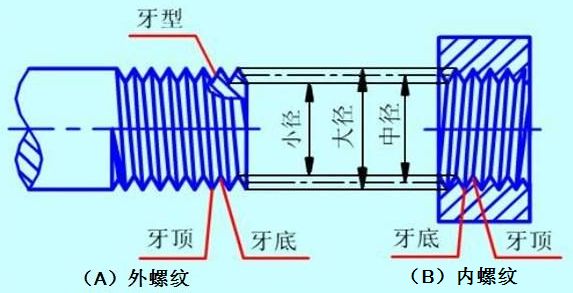

螺纹的牙顶和牙底
在螺纹加工中，由于刀具的切入（或压入）构成了凸起和沟槽两部分，凸起的顶端称为螺纹的牙顶，沟槽的底部称为螺纹的牙底。
螺纹大径、小径、中径
与外螺纹牙顶或内螺纹牙底相切的假想圆柱（或圆锥）的直径称为大径，与外螺纹牙底或内螺纹牙顶相切的假想圆柱的直径称为小径，母线通过牙型上沟槽和凸起的宽度相等的地方的假想圆柱的直径称为中径。
