★8.3.2 螺纹的要素
标准螺纹
牙型、直径和螺距，这三个要素都符合标准的螺纹。
标准螺纹的公差带和螺纹标记均已标准化。螺纹的线数和旋向，如果没有特别注明，则为单线右旋。
若要使内外螺纹正确旋合在一起构成螺纹副，那么内外螺纹的牙型、直径、旋向、线数和螺距必须一致。
1、 牙型
在通过螺纹轴线的剖面区域上，螺纹的轮廓形状称为牙型。在工程图样中，螺纹牙型用螺纹特征代号表示。
|
螺纹分类 |
螺纹种类 |
外形及牙型图 |
螺纹特征代号 |
螺纹种类 |
外形及牙型图 |
螺纹代号 |
|
连接螺纹 |
粗牙普通螺纹 |
|
M |
55 °非密封管螺纹 |
|
G |
|
细牙普通螺纹 |
55 °密封管螺纹 |
|
R1、R2（外） |
|||
|
传动螺纹 |
梯形螺纹 |
|
Tr |
锯齿形螺纹 |
|
B |
2、直径
螺纹有大径（d、D）、中径（d2、D2）、小径（d1、D1），在表示螺纹时采用的是公称直径，公称直径是代表螺纹尺寸的直径。
普通螺纹的公称直径就是大径。
3、 线数

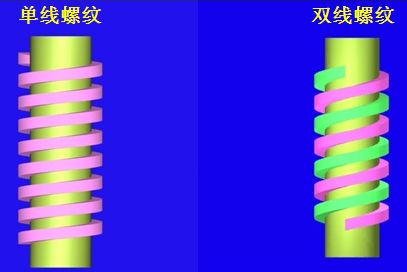

沿一条螺旋线形成的螺纹称为单线螺纹，沿轴向等距分布的两条或两条以上的螺旋线形成的螺纹称为多线螺纹。
4、
螺距和导程

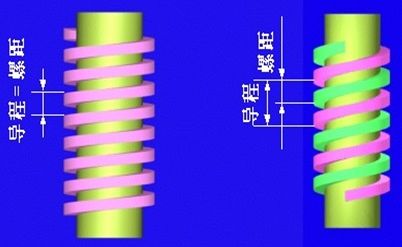

螺距（p）是相邻两牙在中径线上对应两点间的轴向距离。
导程（ph）是同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离。
单线螺纹时，导程=螺距；多线螺纹时，导程=螺距×线数。
5、 旋向

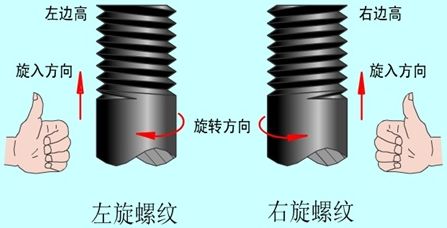

顺时针旋转时旋入的螺纹称为右旋螺纹
逆时针旋转时旋入的螺纹称为左旋螺纹
