第二章  第二节  平面机构运动简图

一、用规定的符号和线条按一定的比例表示构件和运动副的相对位置，并能完全反映机构特征的简图。

二、绘制：

1、运动副的符号

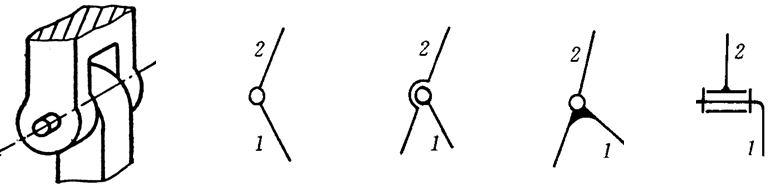

转动副：

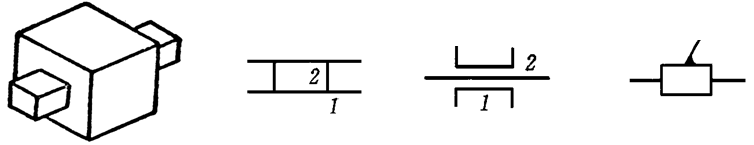

移动副:

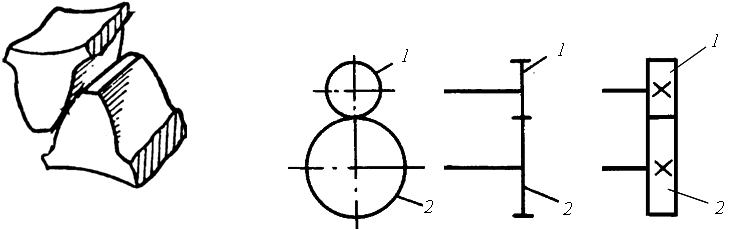

齿轮副:

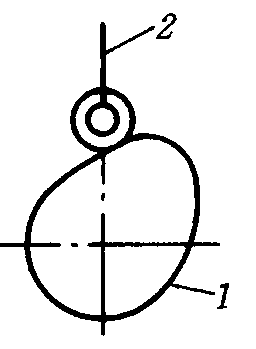

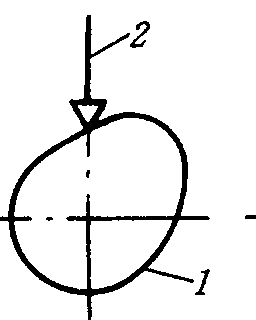

凸轮副：

2、构件（杆）：

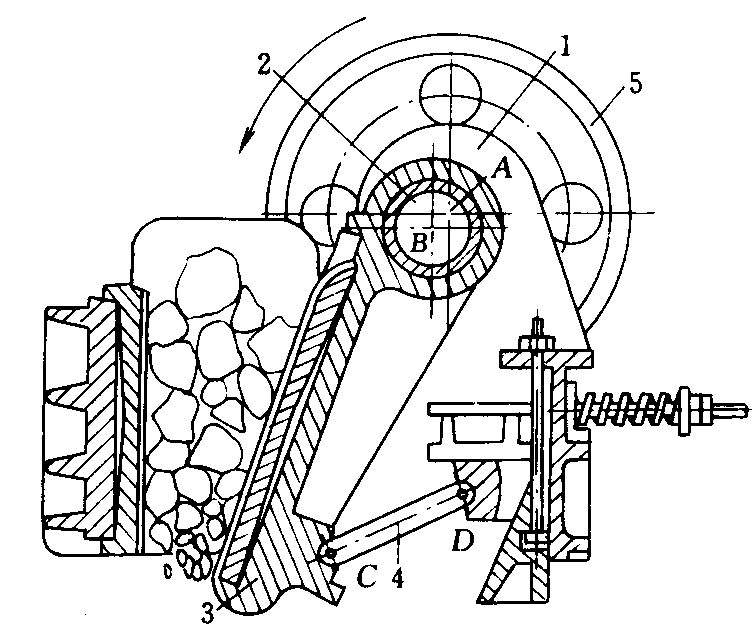

3、机构运动简图的绘制，（模型，鄂式破碎机）

1）分析机构，观察相对运动；

2）找出所有的构件与运动副；

3）选择合理的位置，即能充分反映机构的特性；

4）确定比例尺，

5）用规定的符号和线条绘制成间图。（从原动件开始画）
